Caractéristiques de la SmartBox

Un inventaire des fonctionnalités matérielles et logicielles de Keycafe SmartBox

Keycafe SmartBoxes allow for keys to be dropped off and picked up. Each key bin is designed to store a single set of keys and is its own isolated compartment. The SmartBox is cellular enabled and connects to the Keycafe cloud to report its status, complete key exchanges, update its firmware and other protocols. Each key pickup or drop off is logged and each key is attached to a key fob that is scanned during drop offs. A key exchange interaction can be completed by way of the Keycafe mobile app, your own enterprise app via the API, or by interacting with native firmware application presented on the SmartBox screen. This article contains a list of the major hardware and firmware components that compose the SmartBox.




Matériel

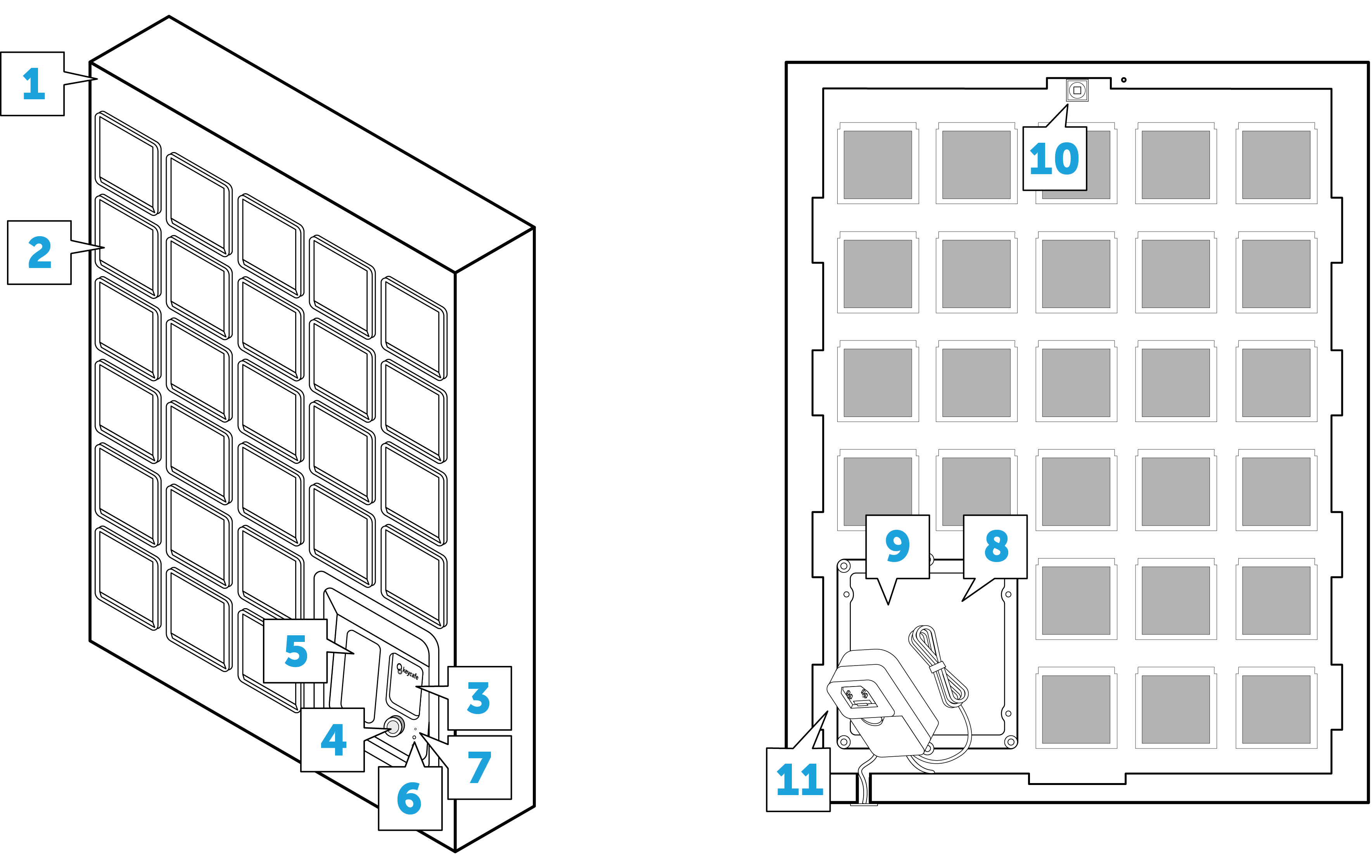

Le corps physique de la SmartBox est composé des éléments suivants:

1. Châssis : le cadre métallique extérieur contenant tous les composants de la SmartBox.

2. Corbeilles à clés : les conteneurs installés dans le châssis pour stocker des clés individuelles. Chaque corbeille à clés comporte une porte, un support de solénoïde et une cavité de corbeille en plastique renforcé de verre-nylon et un solénoïde en métal servant de mécanisme de verrouillage. La porte du bac s'ouvre lorsque vous prenez ou déposez les clés.

3. Écran tactile : situé en bas à droite de la SmartBox. En utilisant l'écran, vous pouvez configurer, déposer ou récupérer des clés, ainsi que d'accéder aux informations de diagnostic.

4. Bouton à une touche DEL : situé sous l'écran tactile. Après avoir lancé l'accès à une clé ou demandé à une corbeille de clés de s'ouvrir via l'application ou l'API, ce bouton clignote et une pression sur ce bouton exécute la commande. Cela garantit que quelqu'un est toujours présent lors d'un événement bin bin.

5. NFC scanner: located on the left side of the touch screen. During the key setup or drop-off process, you will be asked to hold the key fob near the scanner to scan your key.

6. Reset button: placed on the bottom right side of the touch screen. Pressing this button will reboot the system and restart your SmartBox.

7. LED monochromatique : indique que la SmartBox est sous tension et alimentée.

8. Console: installed inside of the chassis, it contains majority of the electrical components of the SmartBox including the touch screen, NFC scanner, motherboard, and antenna.

9. Motherboard: installed inside the console, the motherboard enables the SmartBox to function and communicate with the Keycafe server and other SmartBox peripherals.

9. Antenna: placed inside of the console, the antenna is attached to the motherboard to receive cellular signals. If the antenna is disconnected or damaged it can cause the SmartBox to fail to connect to the cellular network.

10. Electronic lock: secures the chassis to the backplate and limits access to the inside of the SmartBox. To detach the SmartBox, visit your account for the access code and instructions.

11. Power Supply: initially placed inside the chassis, the power supply includes the power cord and plug to connect the SmartBox to the power outlet.

  • Plaque arrière : le panneau métallique plat avec plusieurs trous de vis. Après l'avoir fixée au mur, la SmartBox est installée sur la plaque arrière.
  • 3.7v Battery and 7.4v Battery: installed inside of the console. In case of a loss of AC power, the SmartBox will use the batteries as a backup power supply.



Micrologiciel

Les principales fonctionnalités du microprogramme de la SmartBox comprennent:

  • Diaporama : contient plusieurs images qui sont affichées sur l'écran tactile pour montrer le sens de Keycafe.
  • Option d'aide: accessible en tapant sur la ? bouton en bas à droite de l'écran. Il fournit des informations sur Keycafe, les options de contact et l'état de votre appareil.
    • Etat du périphérique : fournit des informations sur l'emplacement auquel votre SmartBox est liée, son numéro de série, son niveau de batterie, l'état du périphérique (la carte SD ou le scanner NFC), son type, et sa version de microprogramme.
    • Dépannage : permet d'entrer un code de dépannage pour déverrouiller le verrou électronique ou les corbeilles à clés individuelles.
  • Options d’échange de clés : accessibles en appuyant sur le bouton Démarrer de l’écran tactile à l’écran. Vous pouvez configurer, déposer ou récupérer les clés en suivant les instructions.
  • Gestion de l'alimentation : permet à la SmartBox de basculer entre les modes batterie et secteur. Le mode AC est activé lorsque la SmartBox est branchée sur une prise. Une fois débranché, la source d'alimentation de la SmartBox passera aux batteries.
  • par liaison radio : passe par la connexion cellulaire lorsqu'une nouvelle version du micrologiciel est publiée. La SmartBox affichera une page de mise à jour au cours de ce processus. Une fois le processus terminé, la SmartBox va redémarrer.
  • Marquage en blanc : permet à nos entreprises clientes de renommer le châssis Keycafe SmartBox et d'ajouter le logo de leur entreprise sur l'écran SmartBox.
