Questo articolo contiene le istruzioni per i modelli SmartBox precedenti.
Vedi questo articolo per le istruzioni di installazione attuali di MS5 SmartBox.
In questo articolo:
Specifiche
Per le specifiche dello SmartBox serie MS5, vedere Specifiche dello SmartBox.
SmartBox base MS4
SmartBox base MS4M
SmartBox di espansione MS3E/MSE30
Manuali di installazione
SmartBox base MS4 / MS4M
SmartBox base MS3 / MS3M
SmartBox di espansione MS3E/MSE30
SmartBox base MS200
SmartBox base MS200X
Espansione MS210X
Video di installazione
Accessibilità
Prima dell'installazione, tieni presente l'accessibilità per gli utenti del tuo SmartBox. Ciò è particolarmente importante per le applicazioni rivolte al cliente. Per garantire che tutti gli utenti possano accedere alle chiavi, seguire le linee guida dell'American Disabilities Act (ADA):

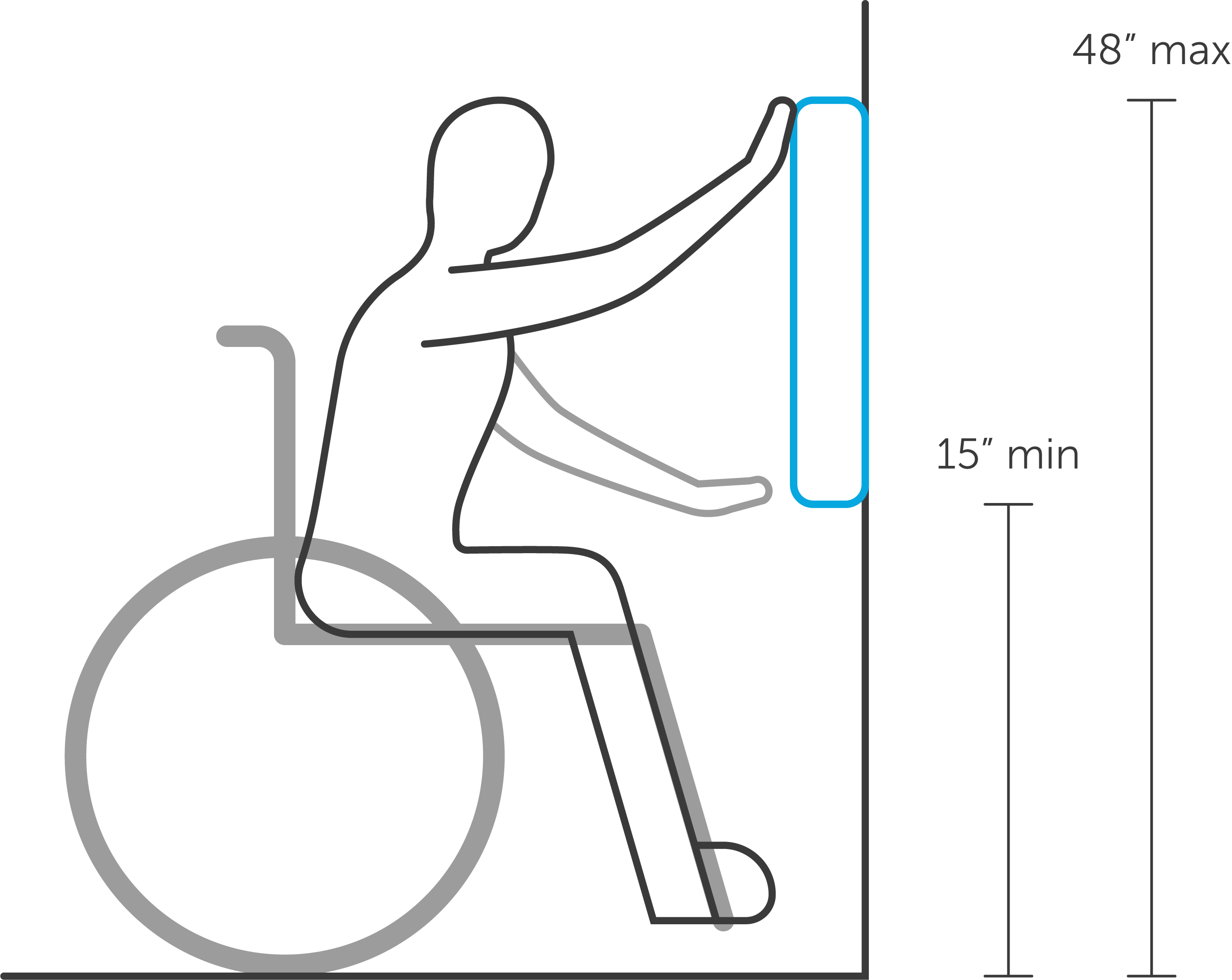

Se SmartBox non è ostruito
Se lo SmartBox non è ostruito dalla parte anteriore, il punto di contatto più alto non deve essere superiore a 122 cm (48 pollici) e 38 cm (15 pollici) più basso.

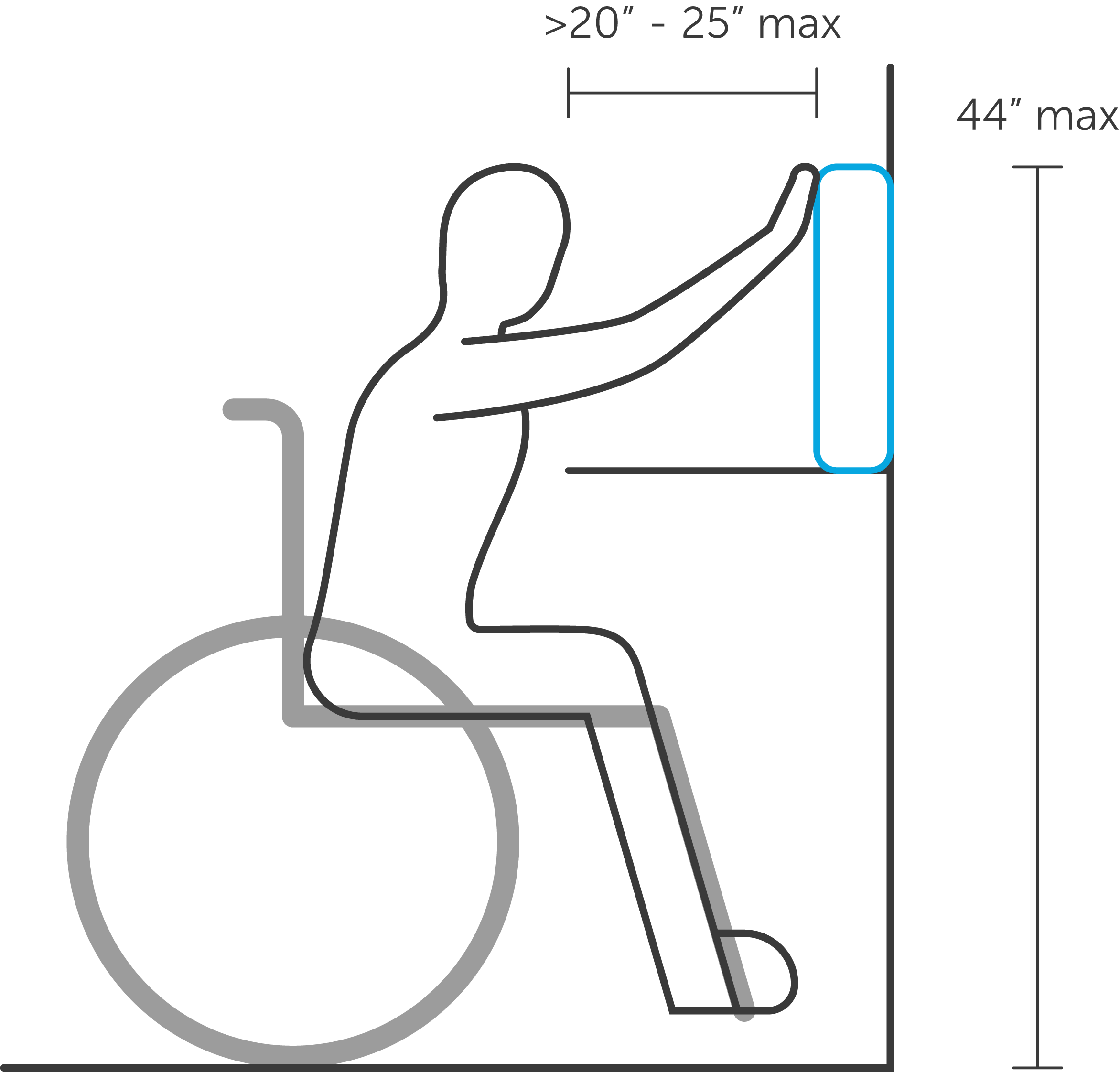

Se SmartBox è ostruito (accesso frontale)
Se lo SmartBox ha un'ostruzione davanti (come un piano di lavoro) con una profondità di 20" (51 cm) o inferiore, si applica la stessa altezza massima di 48" (122 cm). Se l'ostruzione è più profonda di 20" (51 cm), il punto di contatto più alto è 44" (112 cm). L'ostruzione non deve essere più profonda di 25" (63 cm).

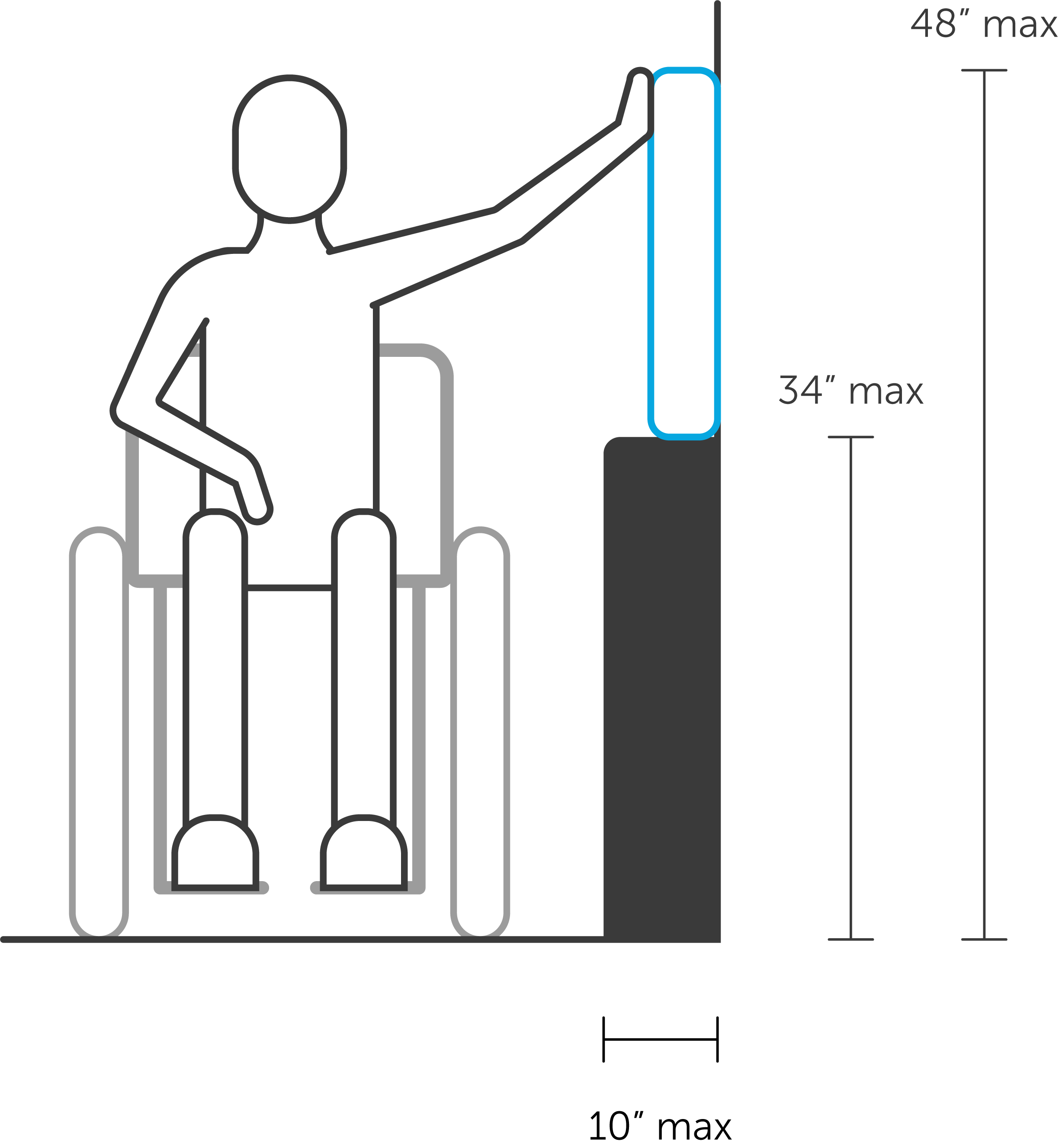

Se SmartBox è ostruito (accesso laterale)
Se lo SmartBox è accessibile solo a un utente su sedia a rotelle sporgendosi lateralmente (come in un corridoio stretto) e presenta un'ostruzione davanti con una profondità di 10" (25 cm) o inferiore, la stessa altezza massima di 48" ( 122 cm), ma l'altezza massima dell'ostruzione è 34" (86 cm). Se l'ostruzione è più profonda di 10" (25 cm), il punto di contatto più alto è 46" (116 cm). L'ostruzione non deve essere più profonda di 24 pollici (61 cm).

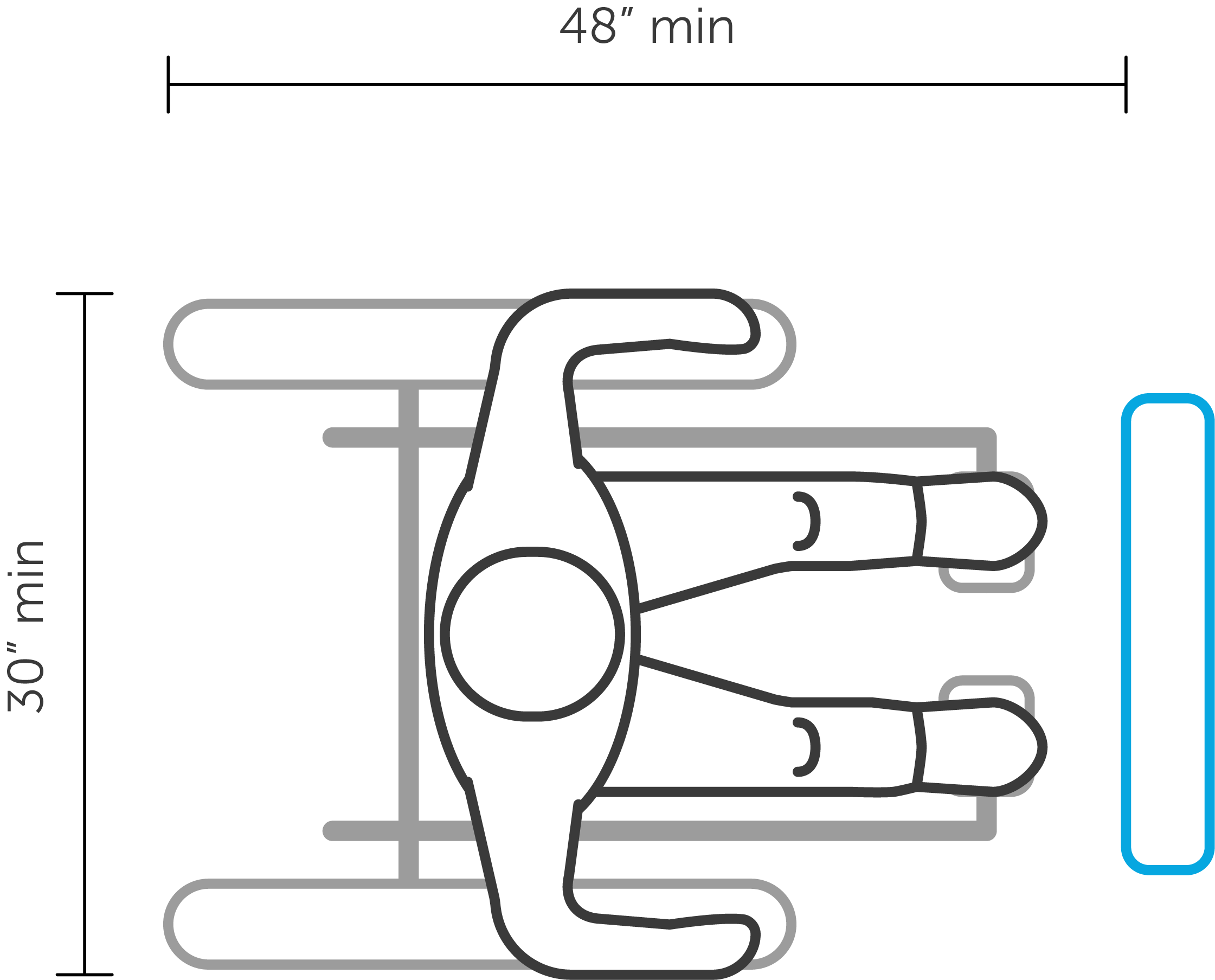

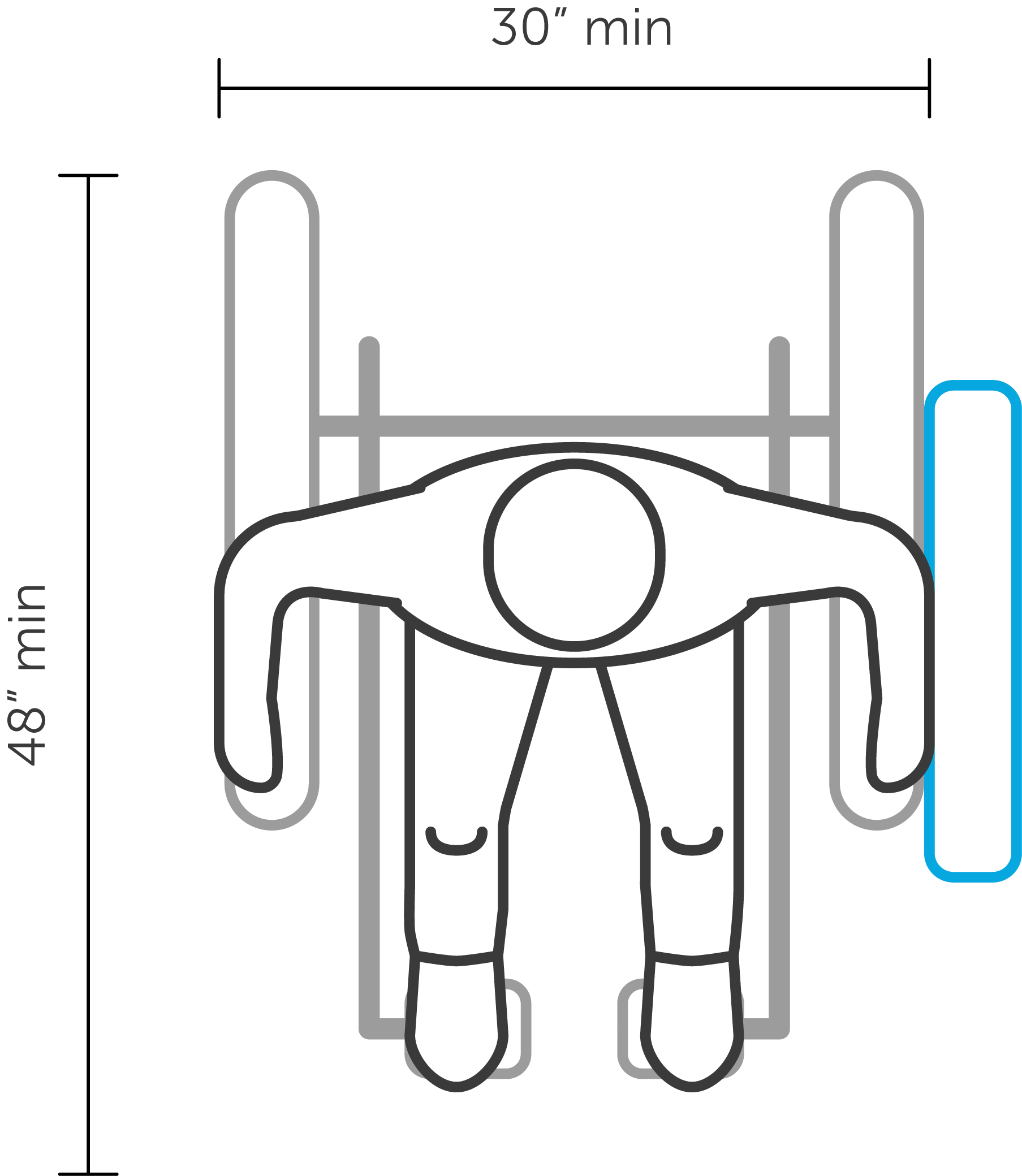

Spazio circostante
Per l'accesso su sedia a rotelle, avere un'altezza minima da terra di 30" (76 cm) x 48" (122 cm) sia per l'accesso frontale che per quello laterale davanti allo SmartBox.
