Instalação de gabinete externo

Neste artigo:

Consulte a instalação do SmartBox para obter detalhes completos

O vídeo e as instruções aqui cobrem apenas o gabinete externo. Para obter detalhes completos sobre a instalação do seu SmartBox, incluindo conectividade com a Internet, consulte Instalação do SmartBox.



Especificações

Para especificações do gabinete da série MS5, consulte Especificações do SmartBox.

Gabinete MS4/MS3



IManuais de instalação

Gabinete Duplo MS5

Gabinete único MS5

Gabinete MS4/MS3



Vídeos de instalação



instruções de instalação

Medindo

  1. Determine um local para instalação de sua SmartBox externa com acesso a energia e sinal de internet.
  2. Marque a parede na parte superior da SmartBox 1" do lado esquerdo.
  3. Faça outra marca 3,75" abaixo da marca inicial.



Pendurando o gabinete

  1. Faça um parafuso na marca do passo 3. Certifique-se de usar a âncora apropriada para o seu tipo de parede.
  2. Pendure o gabinete no parafuso usando o orifício superior esquerdo na parte traseira.
  3. Use um nível para endireitar o gabinete e marque o topo do furo paralelo ao parafuso.
  4. Perfure um parafuso na marca e pendure o gabinete nos dois parafusos.




Perfuração na placa traseira

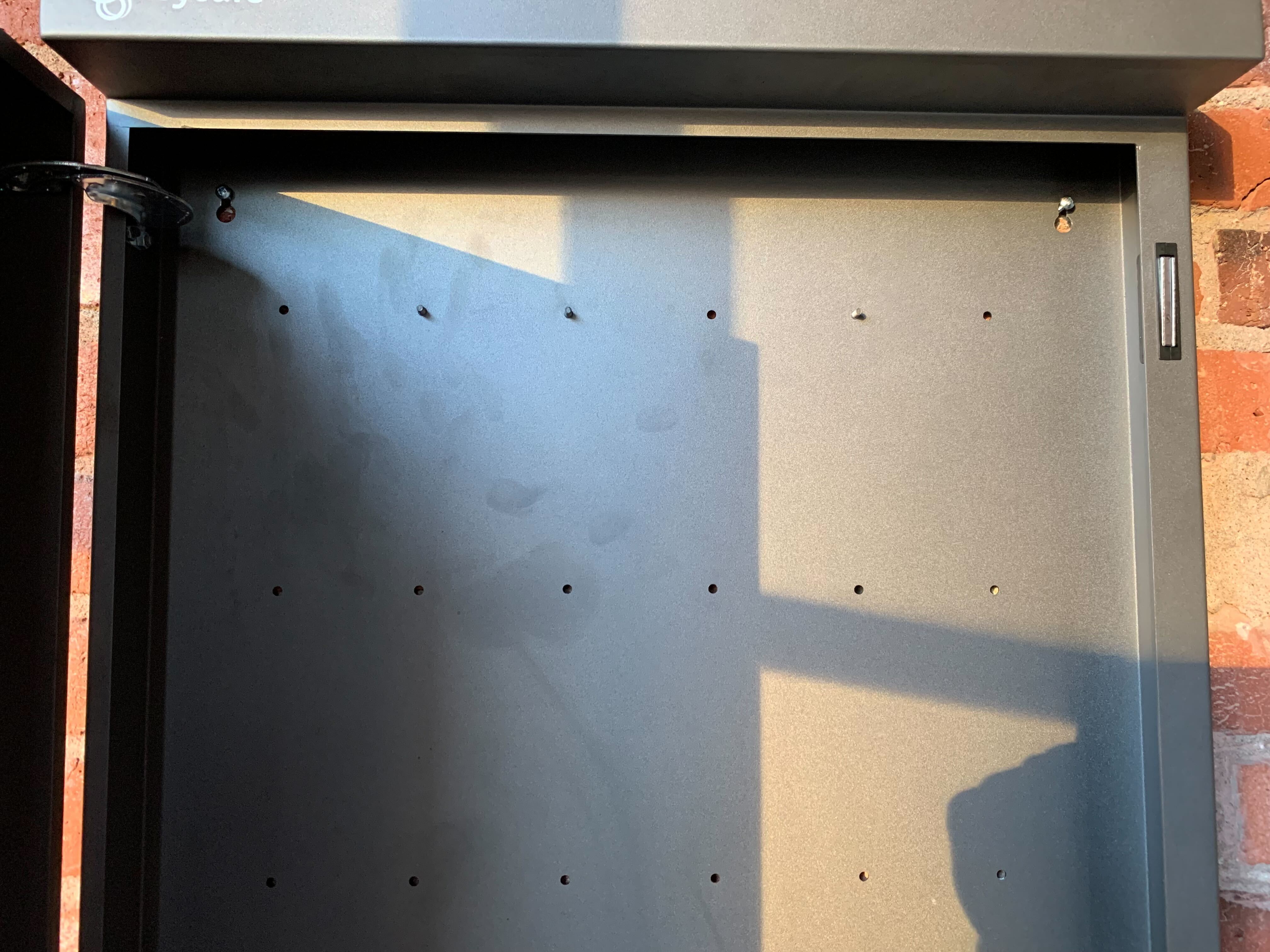

  1. Marque os orifícios nos quais você irá parafusar a placa traseira do SmartBox. Recomendamos usar pelo menos os orifícios externos nas laterais, na parte superior e na parte inferior.
  2. Retire o gabinete da parede e instale as âncoras apropriadas em cada marca.

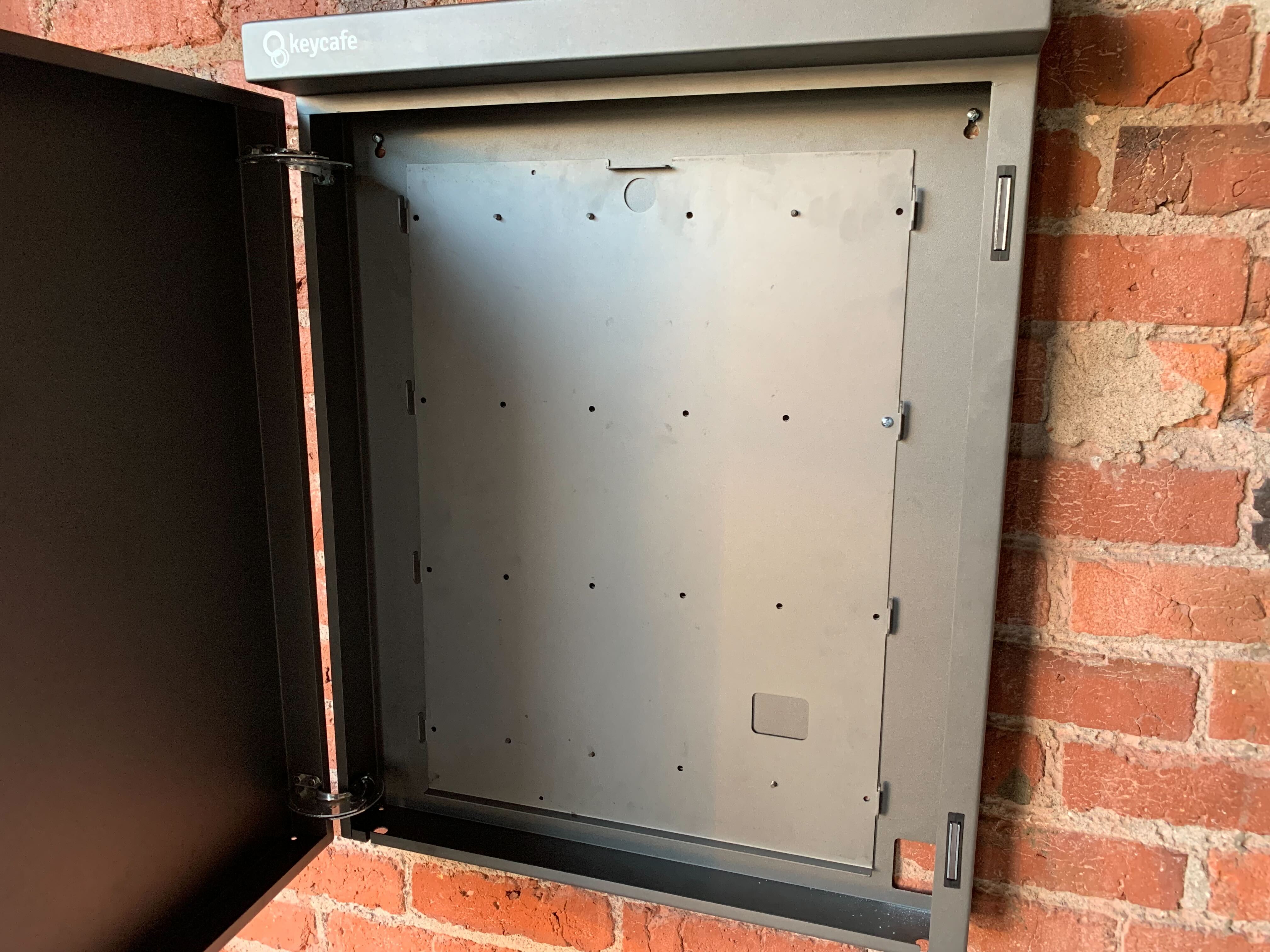

  3. Pendure o gabinete de volta na parede e, em seguida, pendure a placa traseira do SmartBox no gabinete usando os pinos que saem do gabinete.
  4. Perfure os parafusos em cada uma das âncoras instaladas.




Pendurando a SmartBox

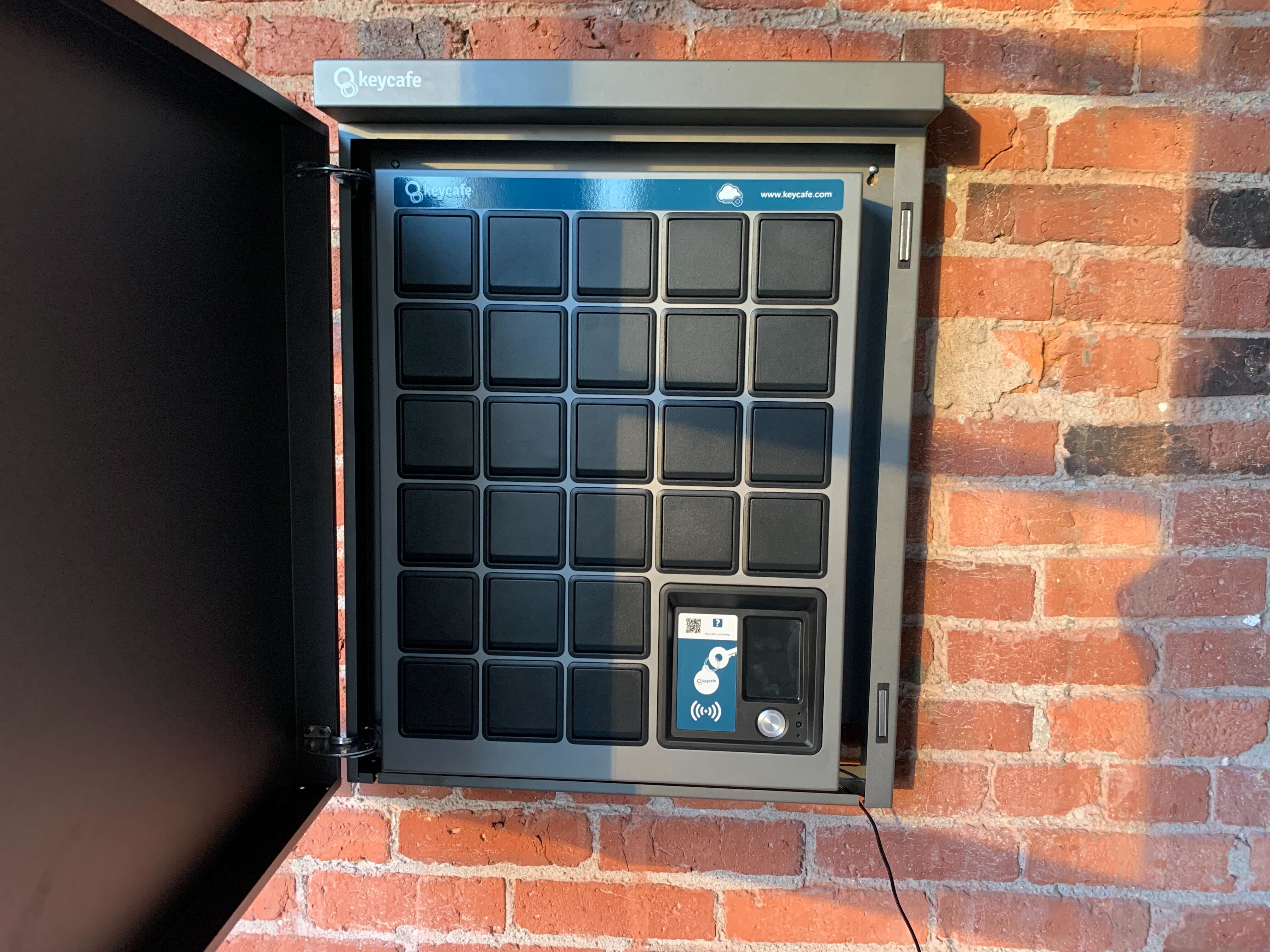

  1. Depois de confirmar que sua SmartBox está conectada à internet e a fechadura eletrônica está funcionando, pendure sua SmartBox na placa traseira.
