Este artigo contém instruções para modelos anteriores de SmartBox.
Consulte este artigo para obter as instruções de instalação atuais do MS5 SmartBox.
Neste artigo:
Especificações
Para especificações do SmartBox da série MS5, consulte Especificações do SmartBox.
MS4 Base SmartBox
MS4M Base SmartBox
SmartBox de expansão MS3E / MSE30
Manuais de instalação
MS4 / MS4M Base SmartBox
MS3 / MS3M Base SmartBox
SmartBox de expansão MS3E / MSE30
MS200 Base SmartBox
MS200X Base SmartBox
Expansão MS210X
Vídeos de instalação
Acessibilidade
Antes da instalação, tenha em mente a acessibilidade para os usuários do seu SmartBox. Isto é especialmente importante para aplicações voltadas para o cliente. Para garantir que todos os usuários possam acessar as chaves, siga as diretrizes da Lei dos Americanos com Deficiência (ADA):

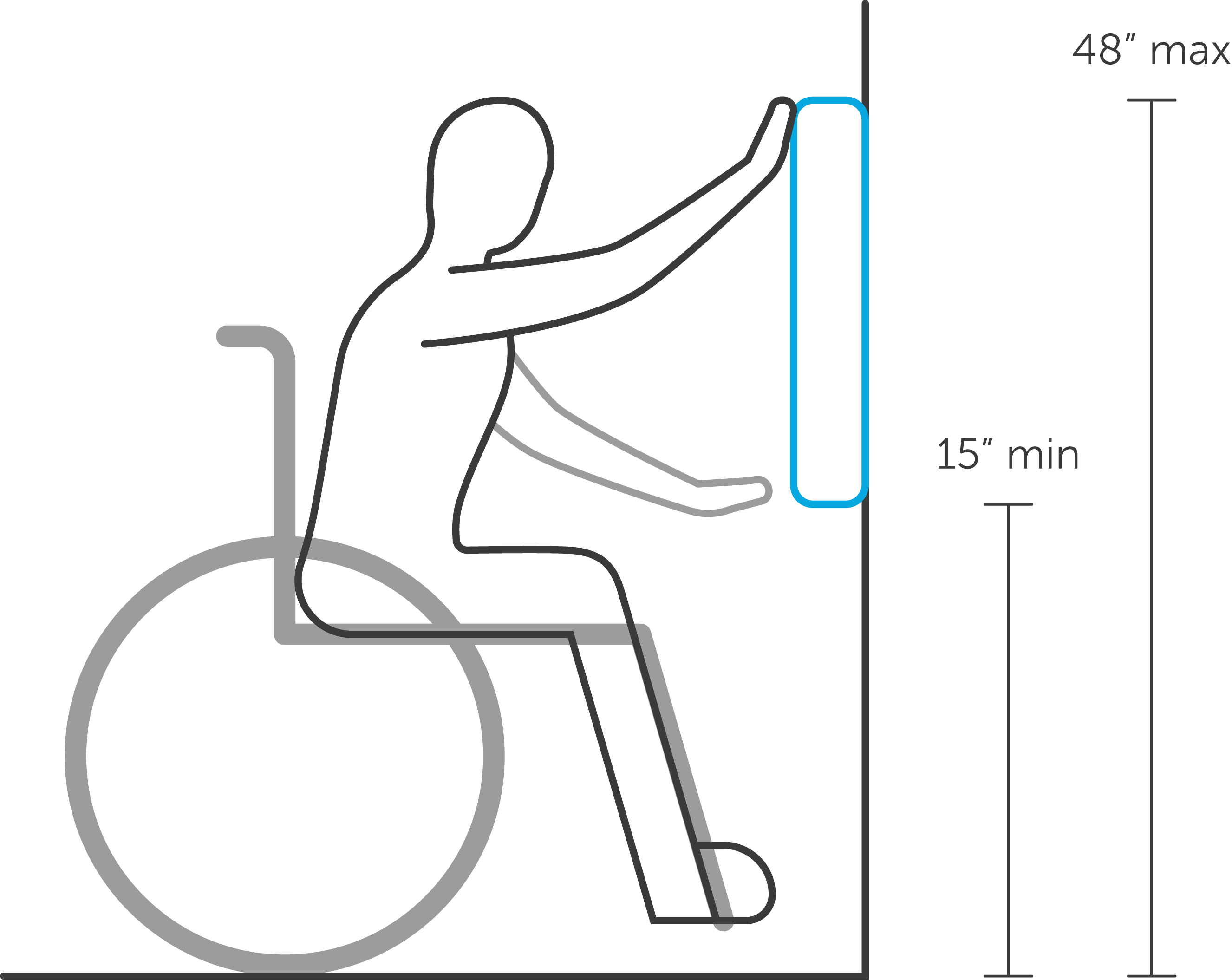

Se a SmartBox estiver desobstruída
Se o SmartBox estiver desobstruído pela frente, o ponto de toque mais alto não deve ter mais de 48" (122 cm) e o mais baixo, 15" (38 cm).
Se a SmartBox estiver obstruída (acesso frontal)
Se a SmartBox tiver uma obstrução na frente (como uma bancada) com profundidade de 20" (51 cm) ou menos, a mesma altura máxima de 48" (122 cm) será aplicada. Se a obstrução for mais profunda que 20" (51 cm), o ponto de toque mais alto será 44" (112 cm). A obstrução não deve ter mais de 63 cm (25 pol.) de profundidade.

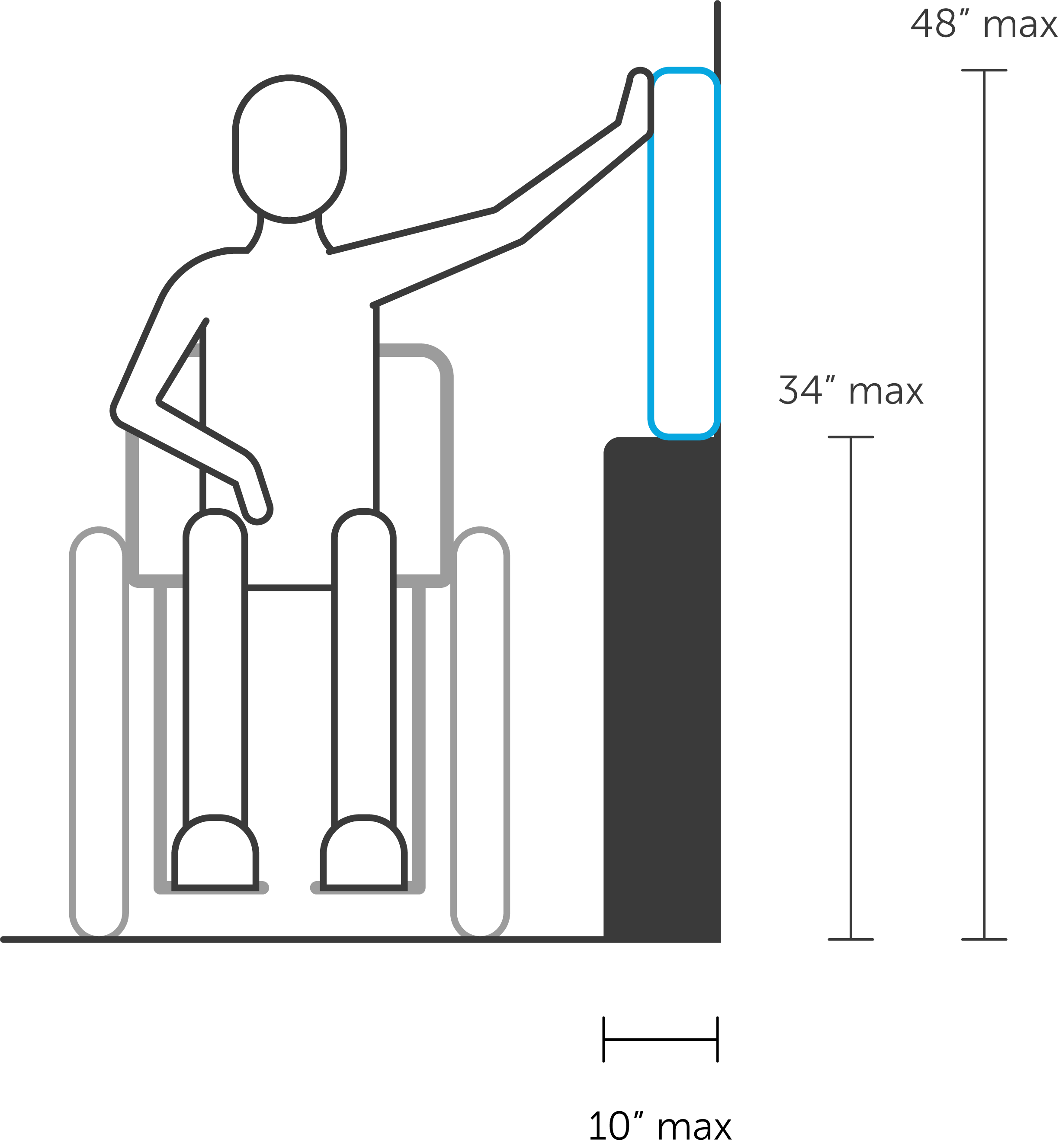

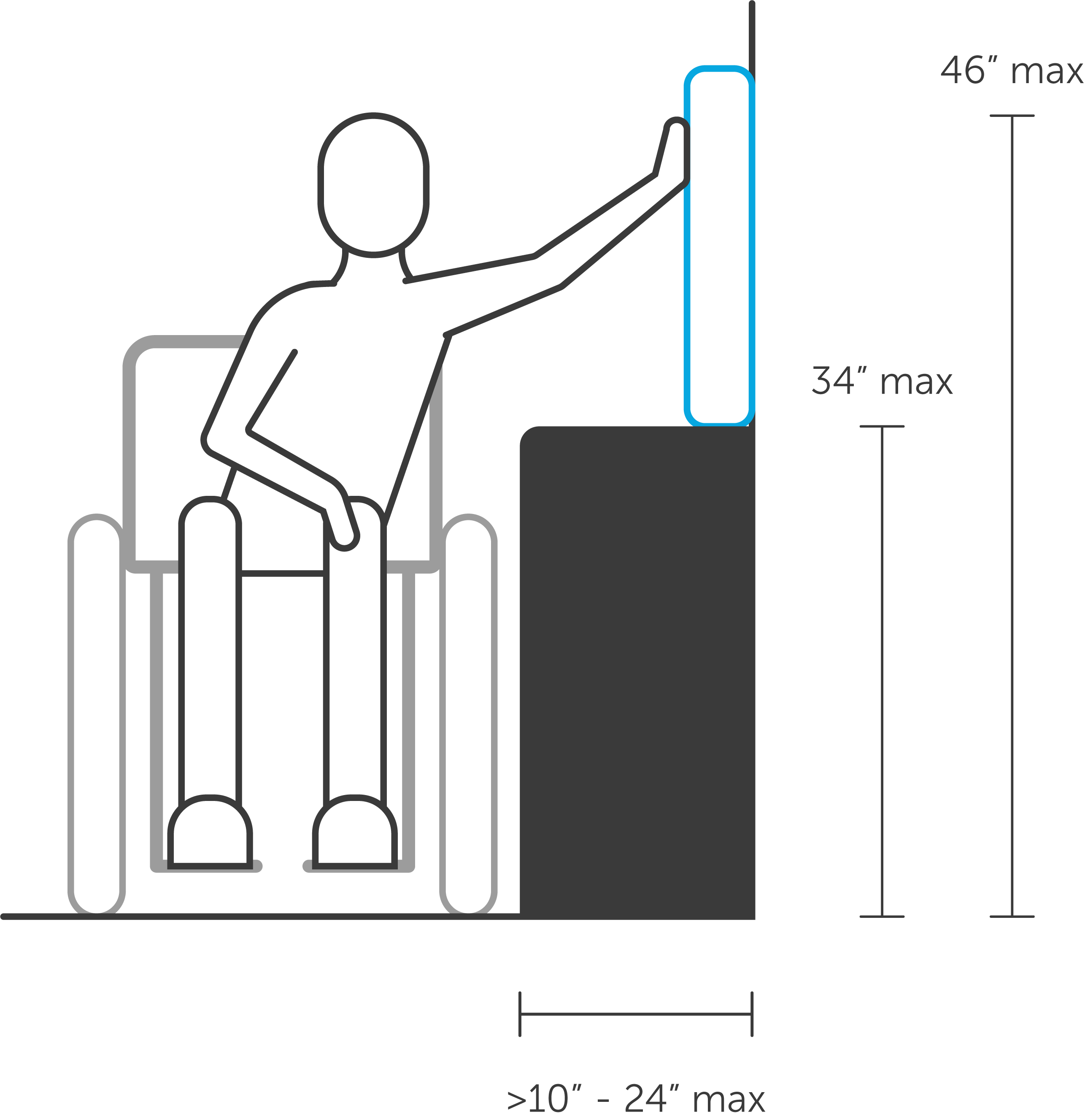

Se a SmartBox estiver obstruída (acesso lateral)
Se o SmartBox só for acessível para um usuário de cadeira de rodas alcançando a lateral (como em um corredor estreito) e tiver uma obstrução na frente com uma profundidade de 10" (25 cm) ou menos, a mesma altura máxima de 48" (122 cm) se aplica, mas a altura máxima para a obstrução é 34" (86 cm). Se a obstrução for mais profunda que 10" (25 cm), o ponto de toque mais alto será 46" (116 cm). A obstrução não deve ter mais de 61 cm (24 pol.) de profundidade.

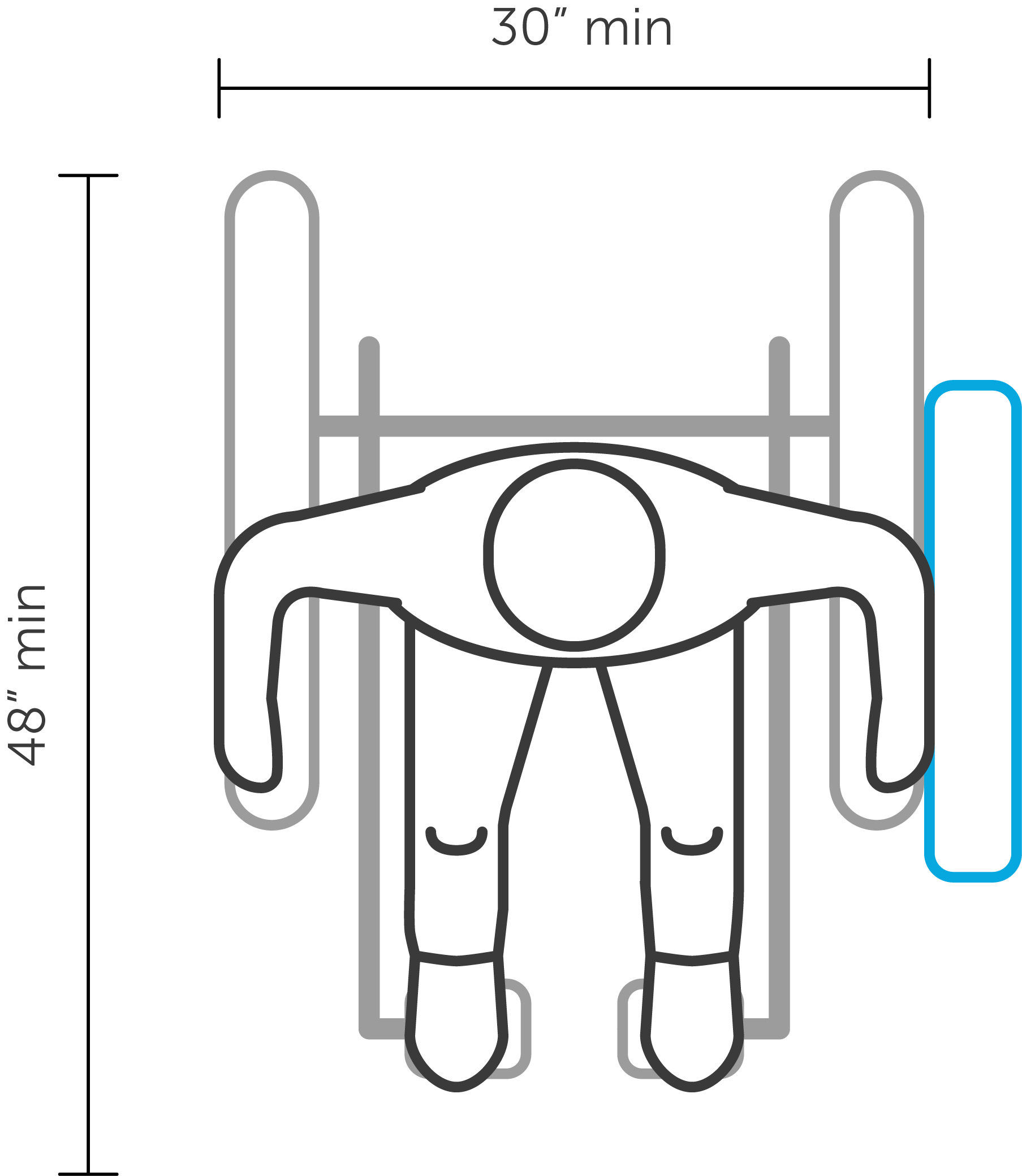

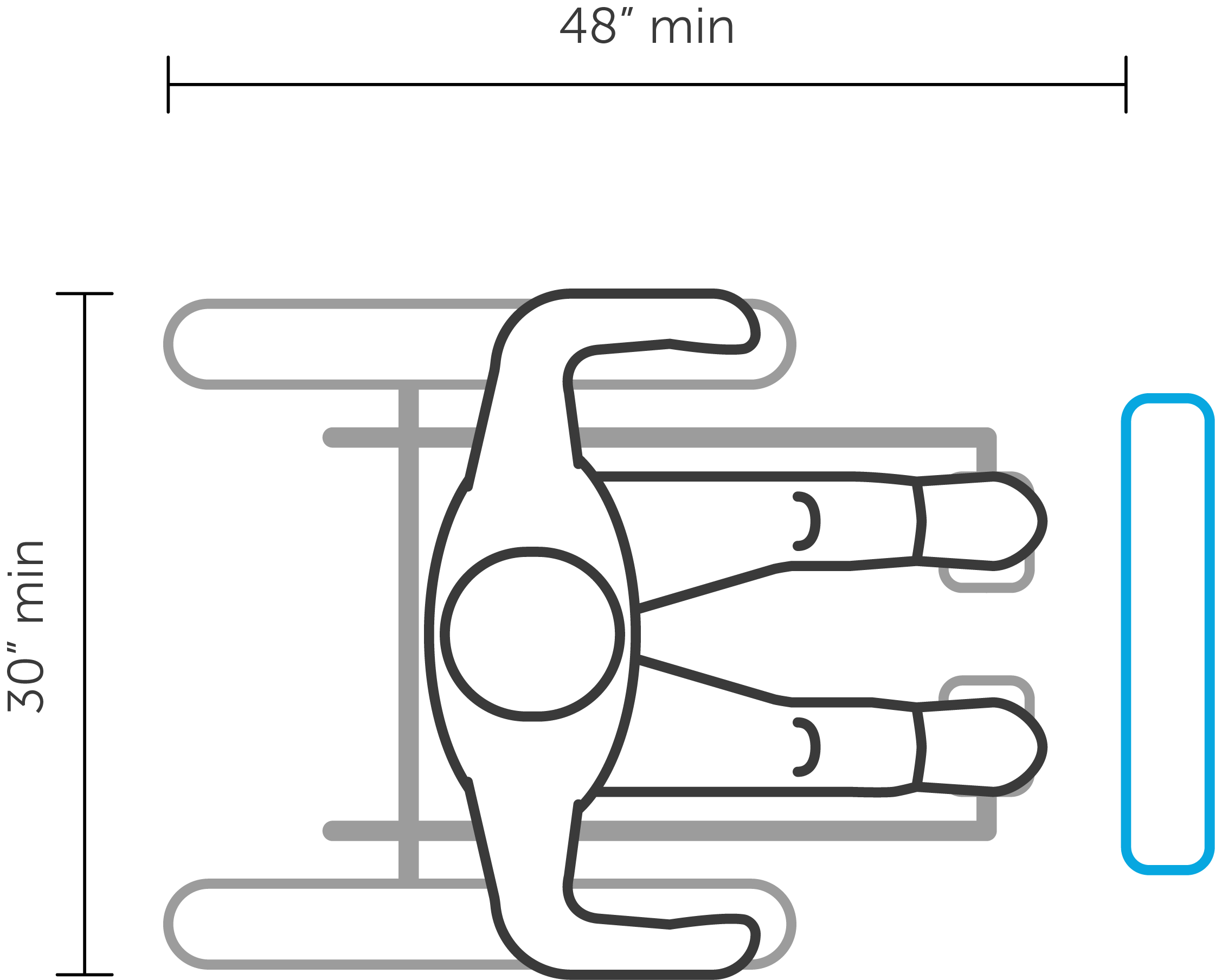

Espaço circundante
Para acesso de cadeira de rodas, tenha uma distância mínima do solo de 30" (76 cm) por 48" (122 cm) para acesso frontal e lateral na frente do SmartBox.
