Dit artikel bevat instructies voor eerdere SmartBox-modellen.
Zie dit artikel voor de huidige MS5 SmartBox-installatie-instructies.
In dit artikel:
Specificaties
Voor specificaties van de MS5-serie SmartBox, zie SmartBox-specificaties.
MS4 Basis SmartBox
MS4M Basis SmartBox
MS3E / MSE30 Uitbreiding SmartBox
Installatiehandleidingen
MS4 / MS4M Basis SmartBox
MS3 / MS3M Basis SmartBox
MS3E / MSE30 Uitbreiding SmartBox
MS200 Basis SmartBox
MS200X Basis SmartBox
MS210X-uitbreiding
Installatievideo's
Toegankelijkheid
Houd bij de installatie rekening met de toegankelijkheid van uw SmartBox voor gebruikers. Dit is vooral belangrijk voor klantgerichte applicaties. Om ervoor te zorgen dat alle gebruikers toegang hebben tot de sleutels, dient u de richtlijnen van de American Disabilities Act (ADA) te volgen:

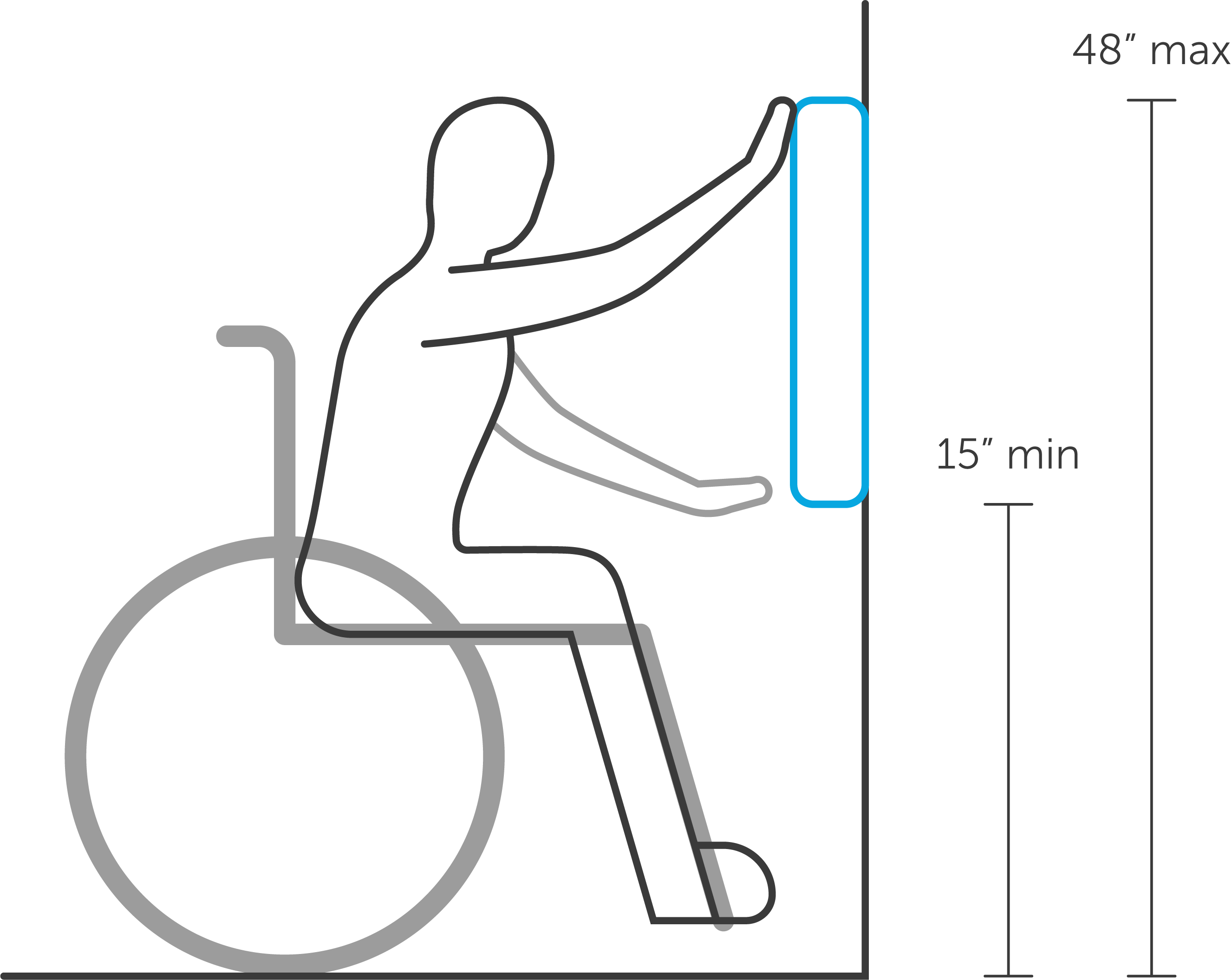

Als SmartBox vrij is
Als de SmartBox aan de voorkant niet wordt geblokkeerd, mag het hoogste aanraakpunt niet meer dan 122 cm (48 inch) bedragen en het laagste niet meer dan 38 cm (15 inch).

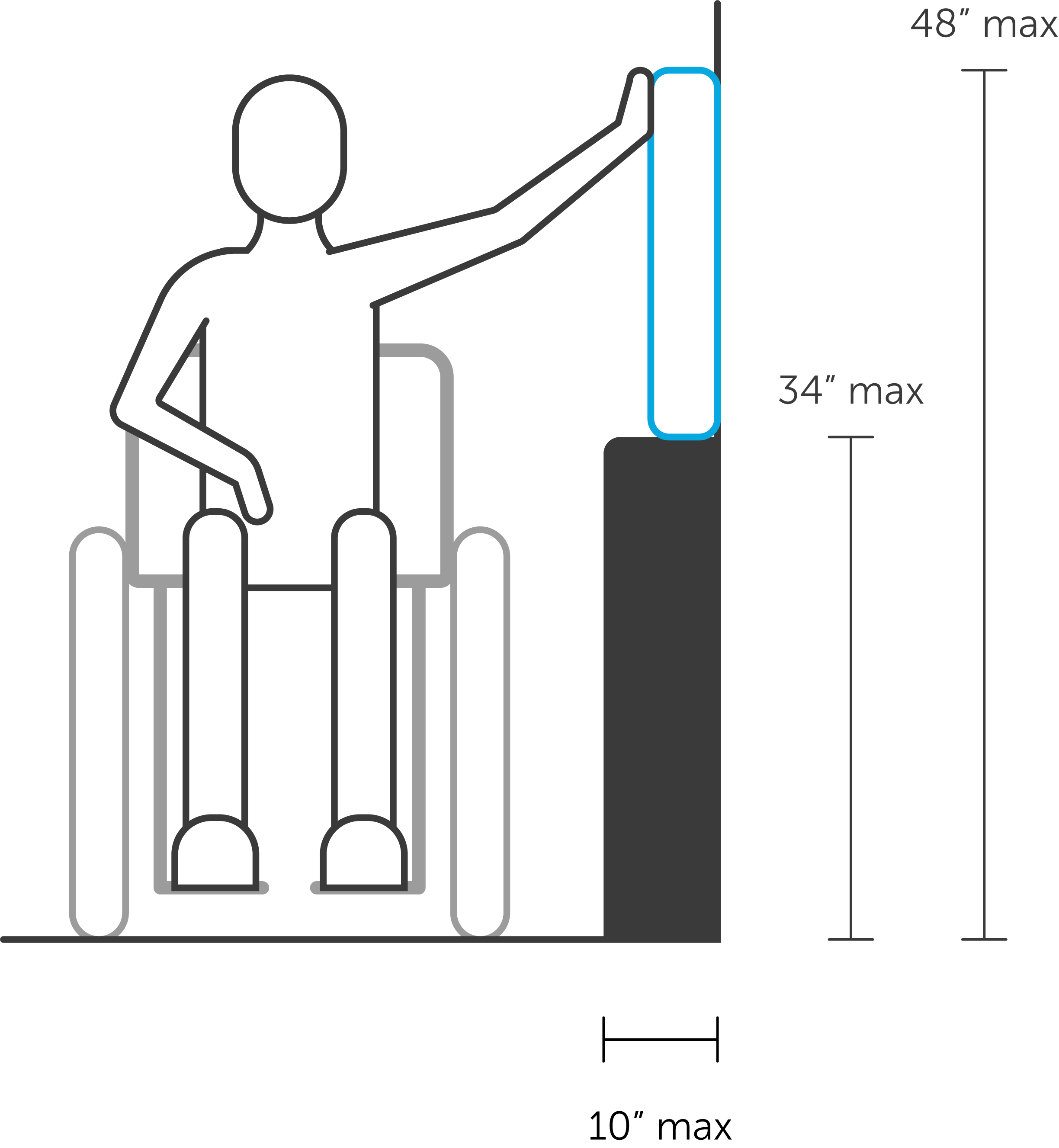

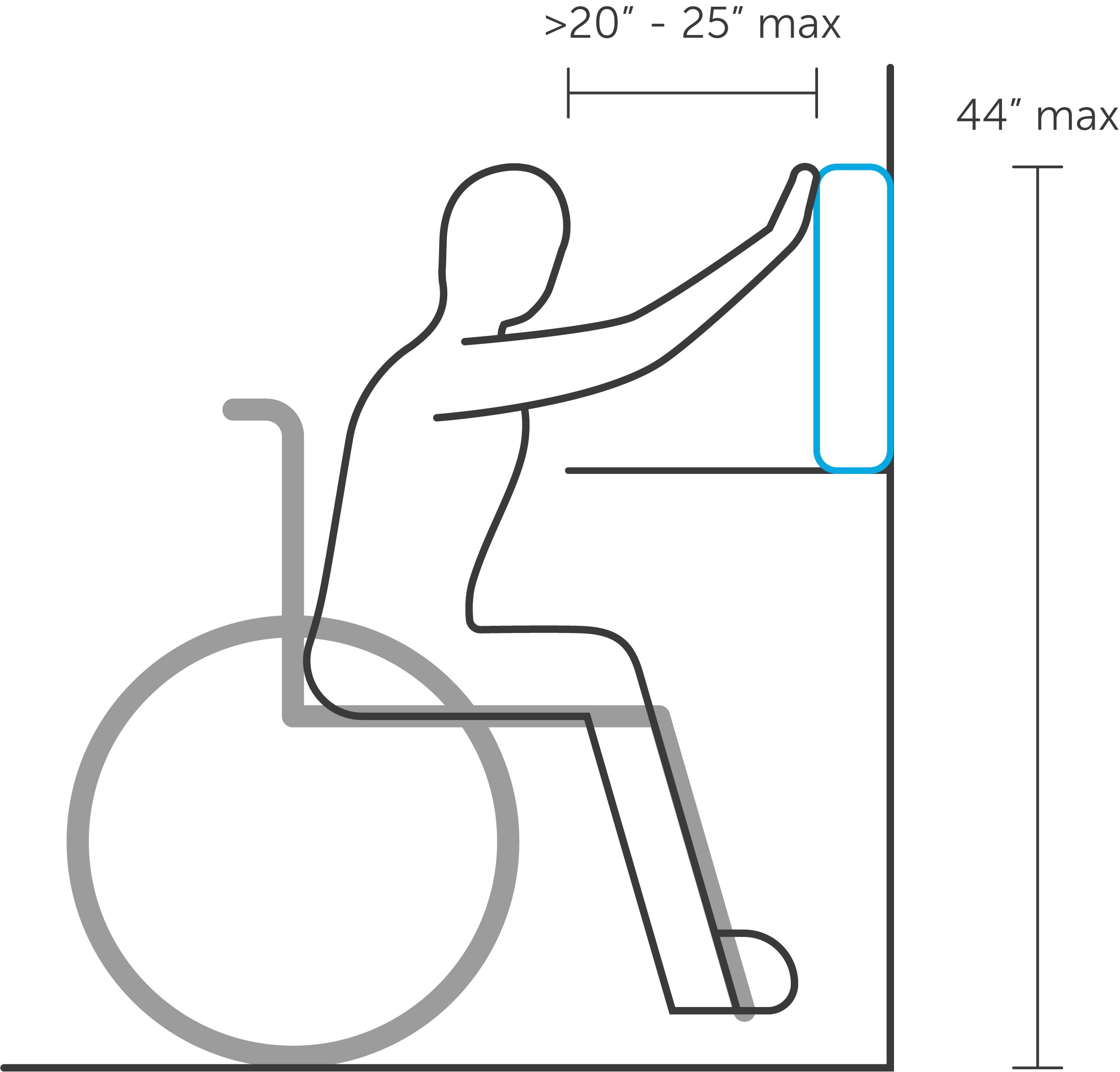

Als SmartBox wordt geblokkeerd (toegang aan de voorkant)
Als de SmartBox een obstakel aan de voorkant heeft (zoals een aanrechtblad) met een diepte van 51 cm of minder, geldt dezelfde maximale hoogte van 122 cm. Als het obstakel dieper is dan 20 inch (51 cm), is het hoogste raakpunt 44 inch (112 cm). De obstructie mag niet dieper zijn dan 63 cm.

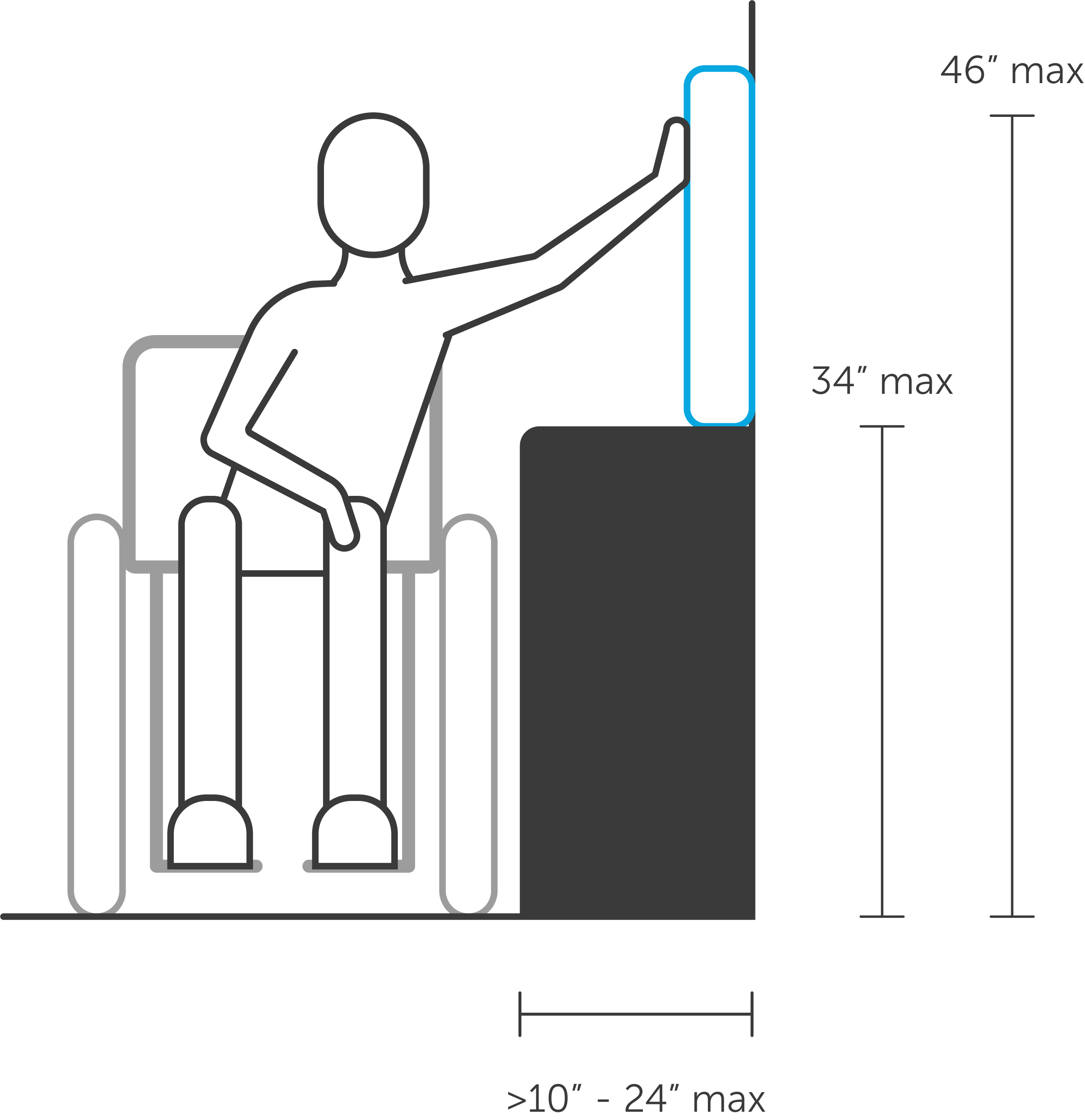

Als SmartBox wordt geblokkeerd (toegang aan de zijkant)
Als de SmartBox alleen toegankelijk is voor een rolstoelgebruiker door naar de zijkant te reiken (bijvoorbeeld in een smalle gang) en er zich aan de voorkant een obstakel bevindt met een diepte van 25 cm of minder, geldt dezelfde maximale hoogte van 122 cm, maar bedraagt de maximale hoogte voor het obstakel 86 cm. Als het obstakel dieper is dan 25 cm, is het hoogste raakpunt 116 cm. De obstructie mag niet dieper zijn dan 61 cm.

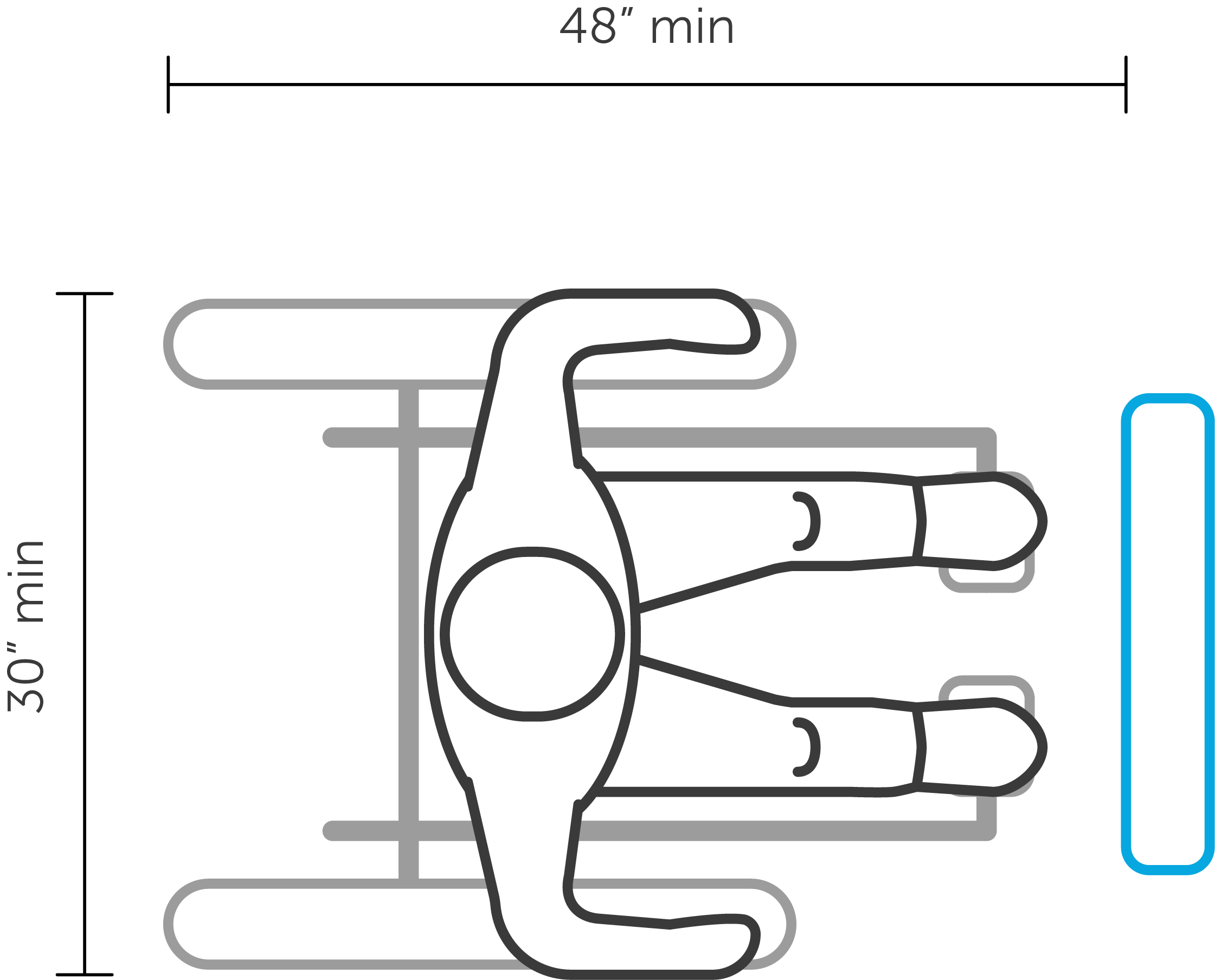

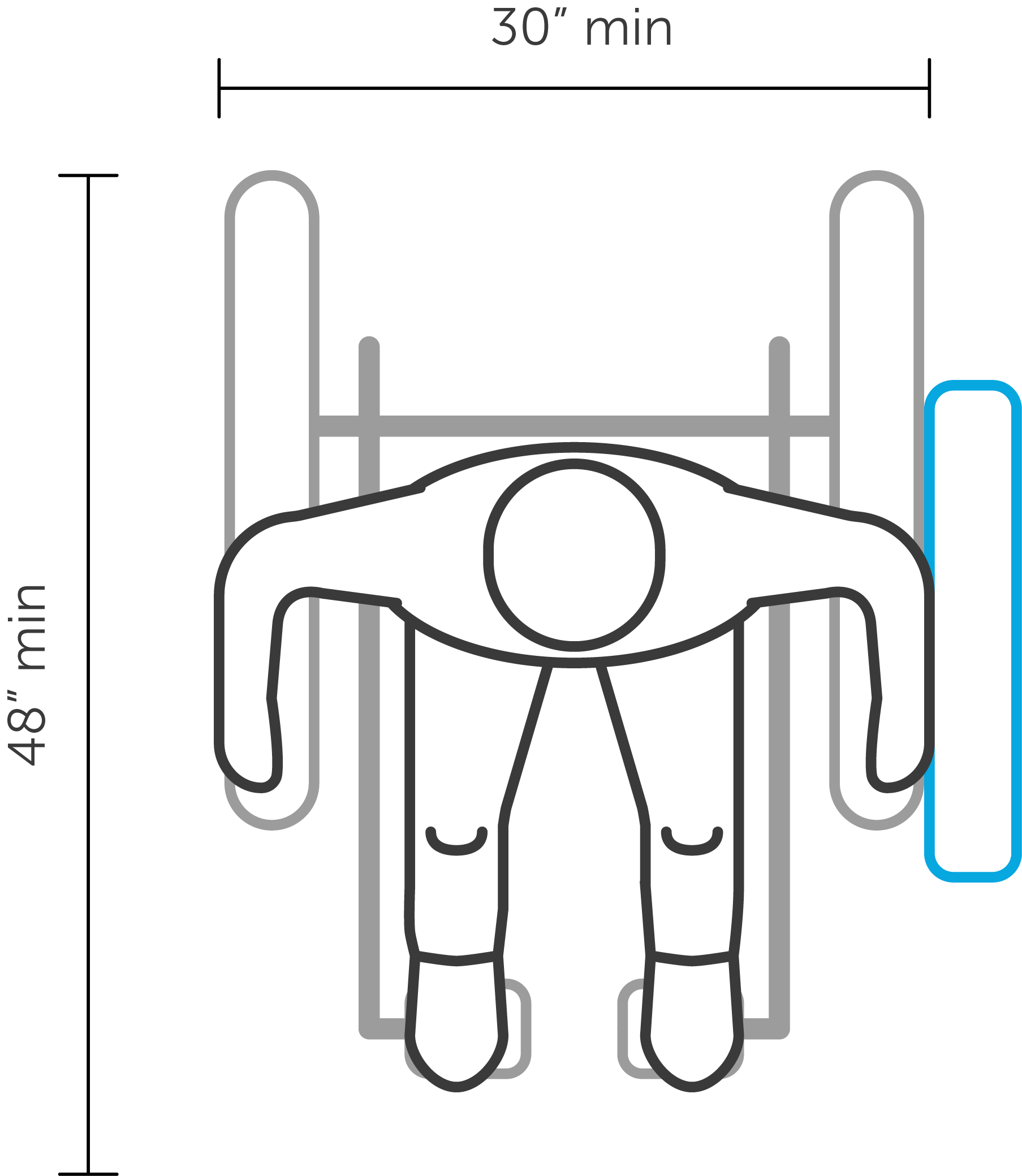

Omliggende vloeroppervlakte
Voor rolstoeltoegang moet er een minimale bodemvrijheid zijn van 76 cm (30 inch) bij 122 cm (48 inch) voor zowel toegang aan de voorkant als toegang aan de zijkant van de SmartBox.
