Dieser Artikel enthält Anweisungen für frühere SmartBox-Modelle.
Die aktuelle MS5 SmartBox-Installationsanleitung finden Sie in diesem Artikel .
In diesem Artikel:
Spezifikationen
Die technischen Daten zur SmartBox der MS5-Serie finden Sie unter SmartBox-Spezifikationen.
MS4 Basis SmartBox
MS4M Basis SmartBox
MS3E / MSE30 Erweiterungs-SmartBox
Installationshandbücher
MS4 / MS4M Basis-SmartBox
MS3 / MS3M Basis-SmartBox
MS3E / MSE30 Erweiterung SmartBox
MS200 Basis-SmartBox
MS200X Basis-SmartBox
MS210X-Erweiterung
Installationsvideos
Barrierefreiheit
Beachten Sie vor der Installation die Zugänglichkeit für Benutzer Ihrer SmartBox. Dies ist besonders wichtig für kundenorientierte Anwendungen. Um sicherzustellen, dass alle Benutzer auf Schlüssel zugreifen können, befolgen Sie bitte die Richtlinien des American Disabilities Act (ADA):
Wenn SmartBox frei ist

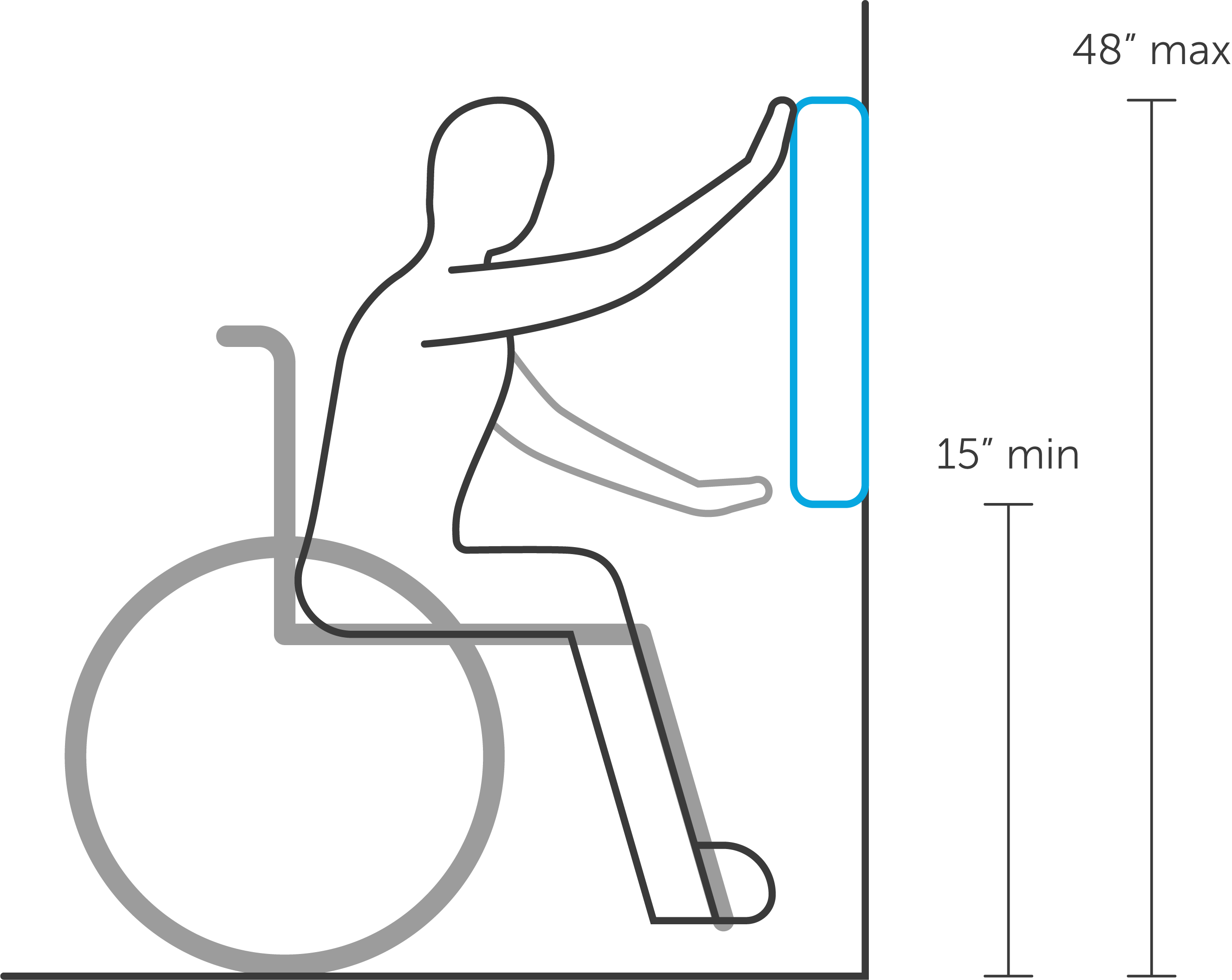

Wenn die SmartBox von vorne frei ist, sollte der höchste Berührungspunkt nicht mehr als 48 Zoll (122 cm) und der niedrigste 15 Zoll (38 cm) betragen.
Wenn die SmartBox blockiert ist (Zugang von vorne)

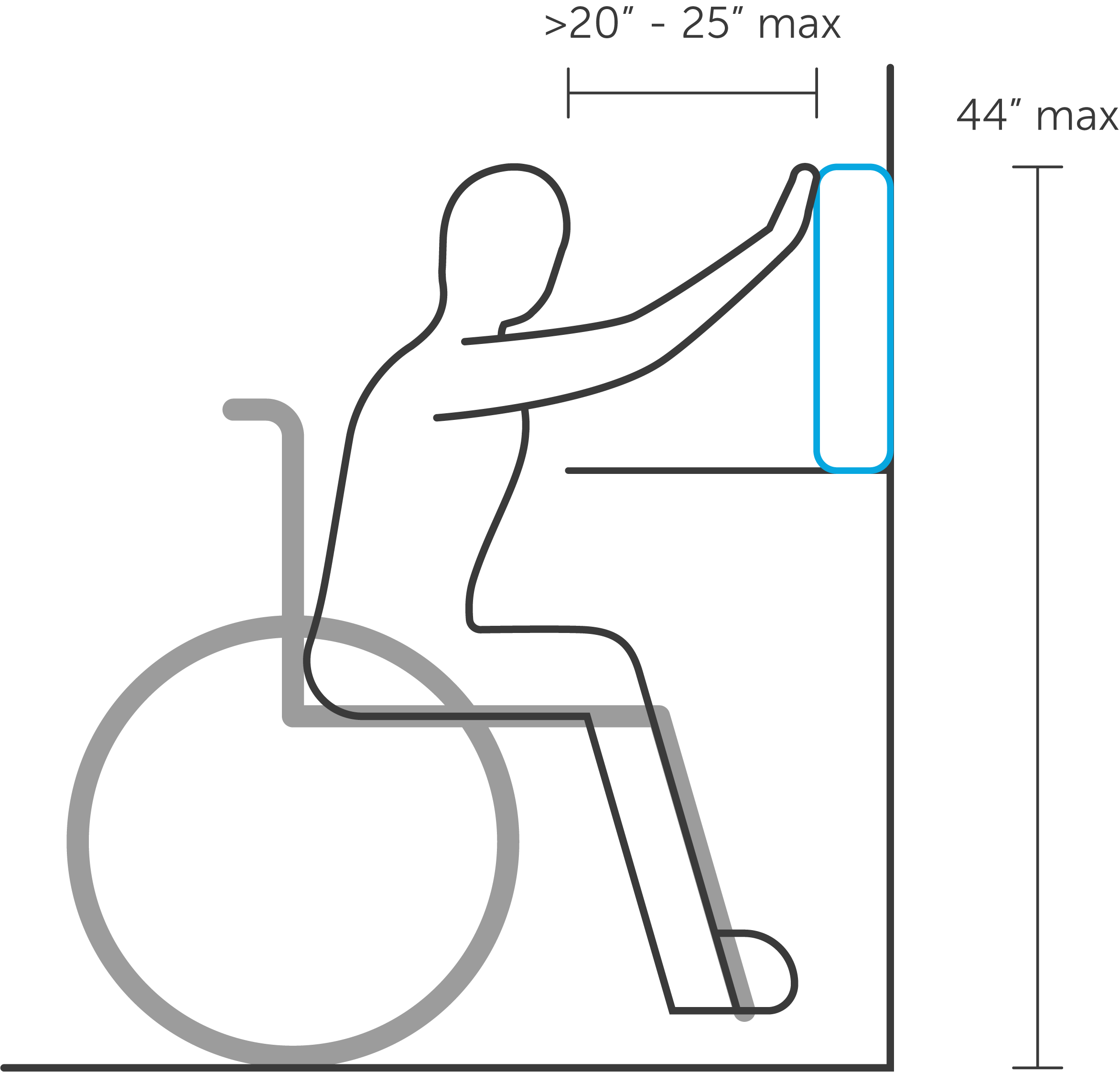

Wenn an der Vorderseite der SmartBox ein Hindernis (z. B. eine Arbeitsplatte) mit einer Tiefe von 20 Zoll (51 cm) oder weniger vorhanden ist, gilt die gleiche maximale Höhe von 48 Zoll (122 cm). Wenn das Hindernis tiefer als 51 cm (20 Zoll) ist, beträgt der höchste Berührungspunkt 112 cm (44 Zoll). Das Hindernis sollte nicht tiefer als 25 Zoll (63 cm) sein.
Wenn die SmartBox blockiert ist (seitlicher Zugang)

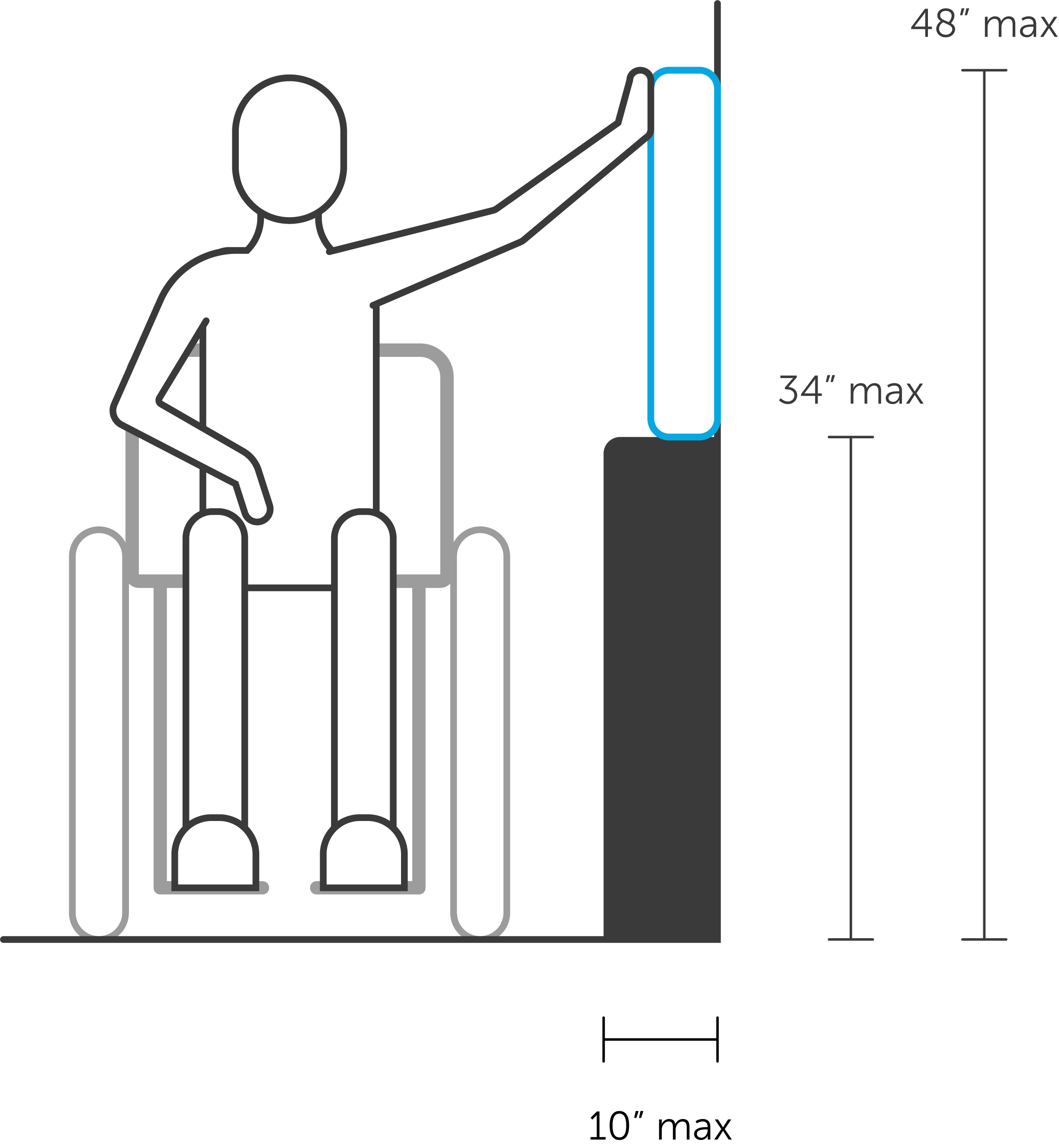

Wenn die SmartBox für einen Rollstuhlfahrer nur durch seitlichen Zugriff zugänglich ist (z. B. in einem engen Flur) und sich vorne ein Hindernis mit einer Tiefe von 10" (25 cm) oder weniger befindet, gilt die gleiche maximale Höhe von 48" ( 122 cm) gilt, die maximale Höhe des Hindernisses beträgt jedoch 34 Zoll (86 cm). Wenn das Hindernis tiefer als 10 Zoll (25 cm) ist, liegt der höchste Berührungspunkt bei 46 Zoll (116 cm). Das Hindernis sollte nicht tiefer als 24 Zoll (61 cm) sein.
Umgebende Grundfläche

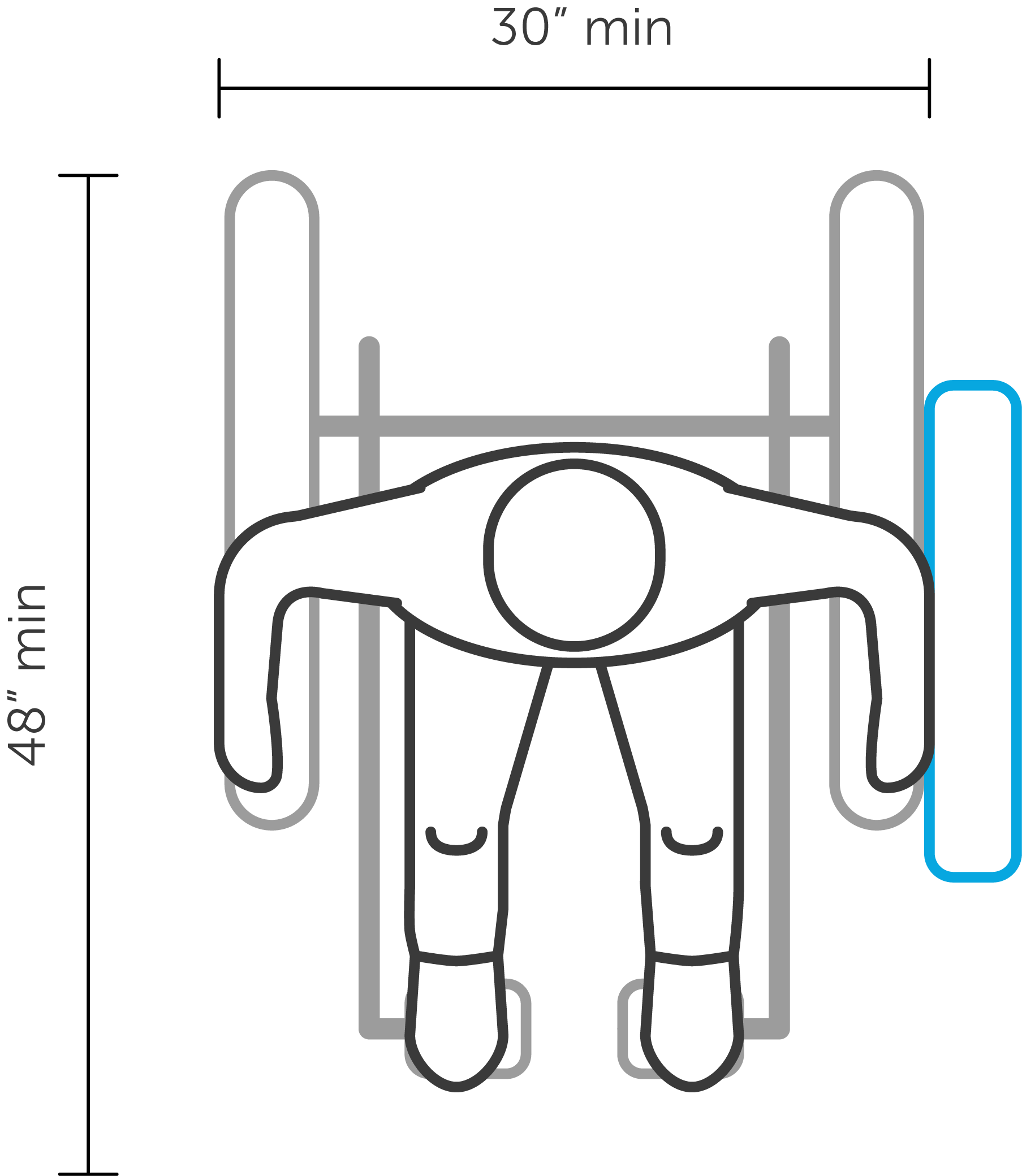

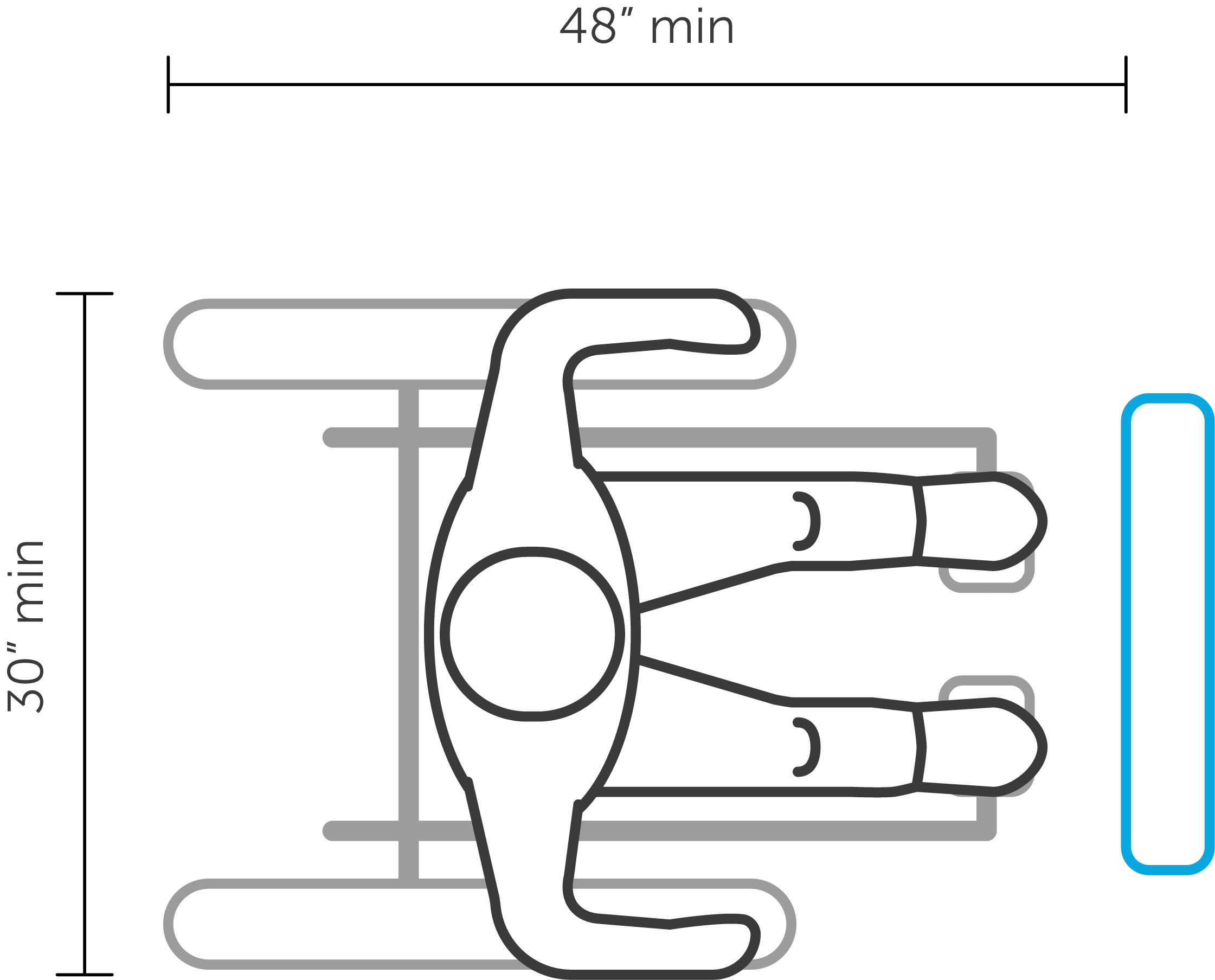

Um den Zugang für Rollstuhlfahrer zu ermöglichen, muss eine Bodenfreiheit von mindestens 30" (76 cm) x 48" (122 cm) eingehalten werden, sowohl für den Zugang von vorne als auch für den seitlichen Zugang vor der SmartBox.
