Este artículo contiene instrucciones para modelos anteriores de SmartBox.
Consulte este artículo para obtener las instrucciones de instalación actuales de MS5 SmartBox.
En este articulo:
Especificaciones
Para conocer las especificaciones de SmartBox serie MS5, consulte Especificaciones de SmartBox.
SmartBox básico MS4
SmartBox básico MS4M
SmartBox de Expansión MS3E / MSE30
Manuales de instalación
MS4 / MS4M Base SmartBox
MS3 / MS3M Base SmartBox
SmartBox de Expansión MS3E / MSE30
SmartBox básico MS200
SmartBox básico MS200X
Expansión MS210X
Vídeos de instalación
Accesibilidad
Antes de la instalación, tenga en cuenta la accesibilidad para los usuarios de su SmartBox. Esto es especialmente importante para las aplicaciones orientadas al cliente. Para garantizar que todos los usuarios puedan acceder a las claves, siga las pautas de la Ley de Estadounidenses con Discapacidades (ADA):

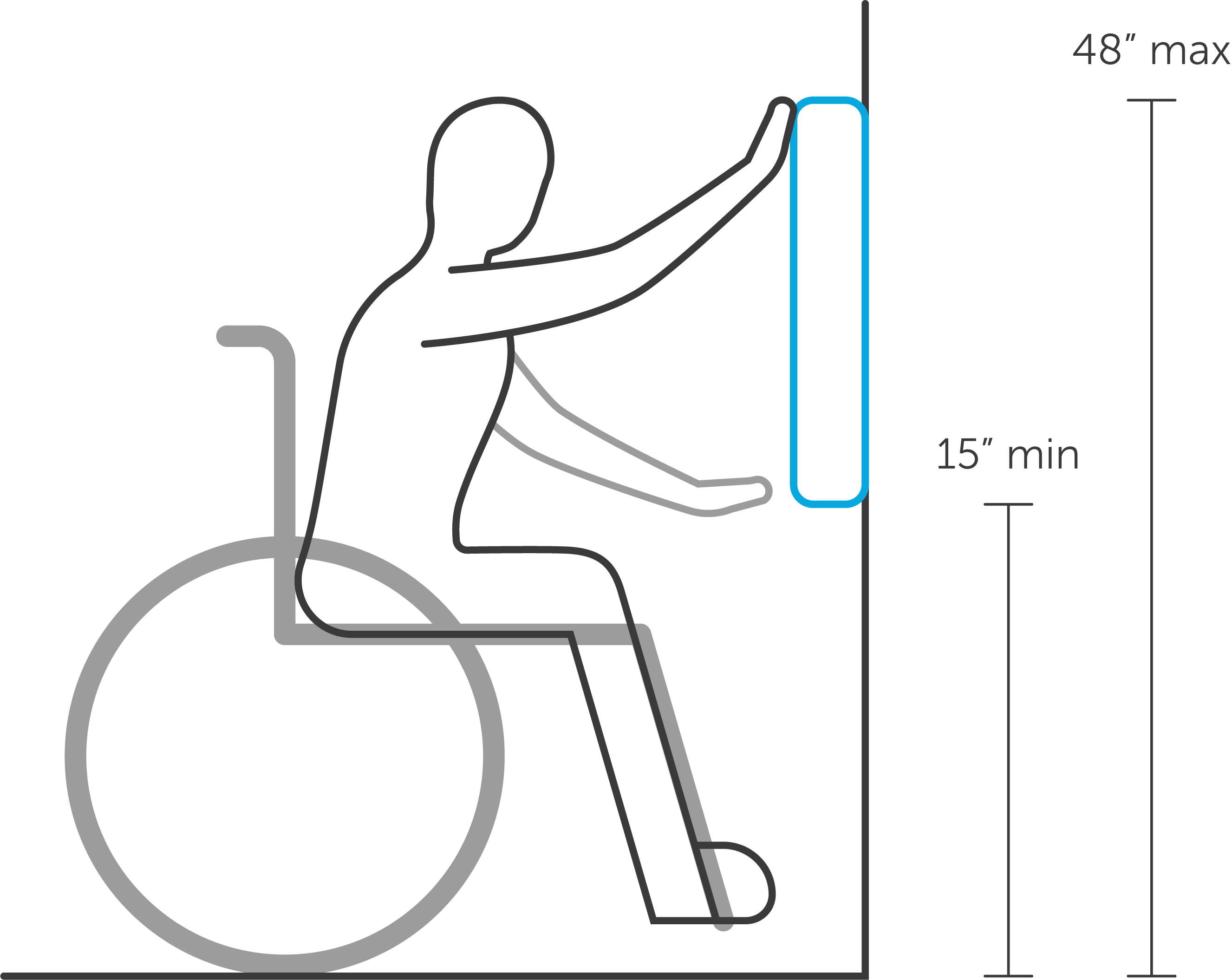

Si SmartBox no está obstruido
Si la SmartBox no tiene obstrucciones en el frente, el punto de contacto más alto no debe estar a más de 48" (122 cm) y el más bajo a 15" (38 cm).

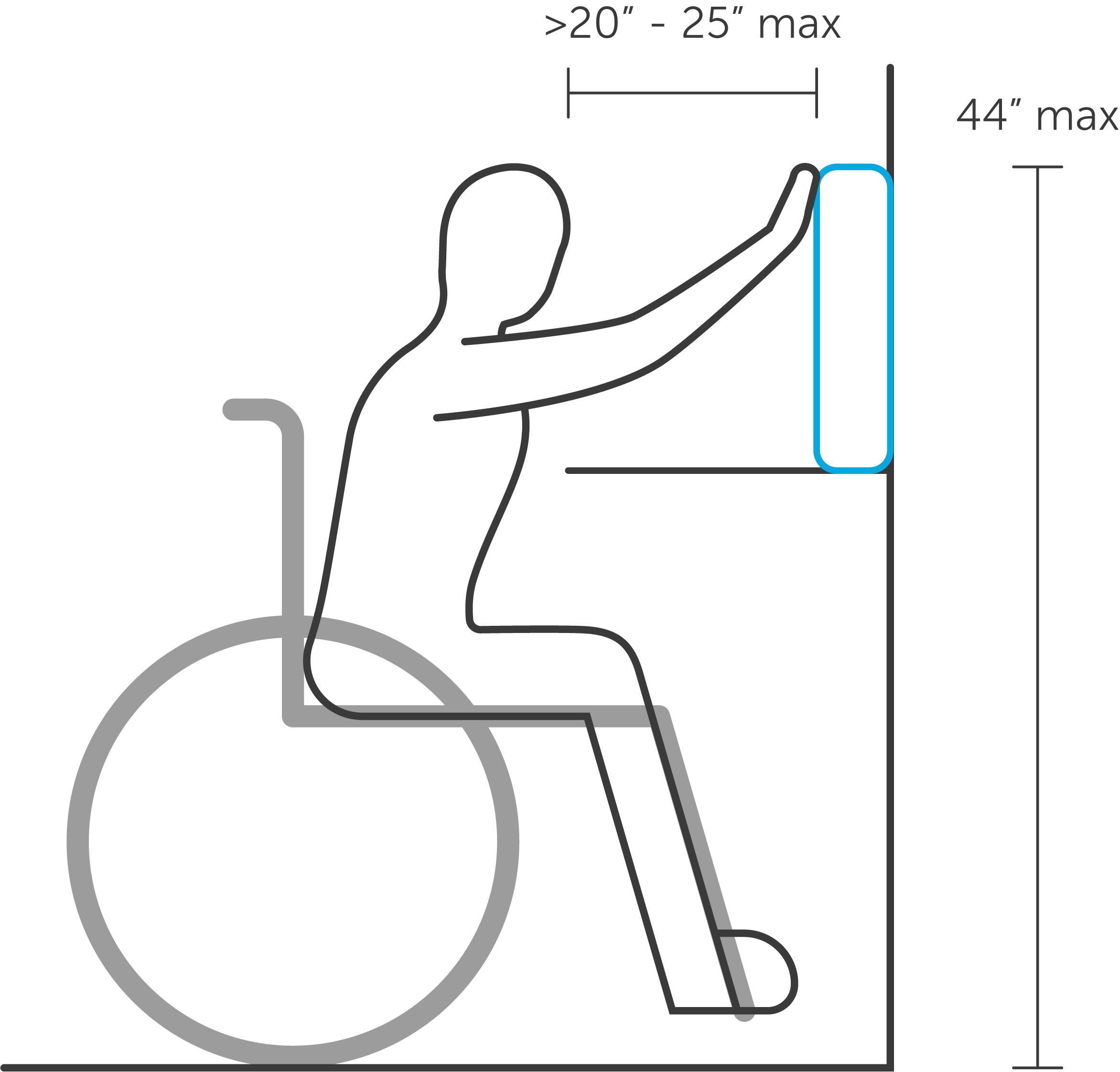

Si SmartBox está obstruido (Acceso frontal)
Si la SmartBox tiene una obstrucción en el frente (como una encimera) con una profundidad de 20" (51 cm) o menos, se aplica la misma altura máxima de 48" (122 cm). Si la obstrucción es más profunda que 20" (51 cm), el punto de contacto más alto es 44" (112 cm). La obstrucción no debe tener más de 25" (63 cm) de profundidad.

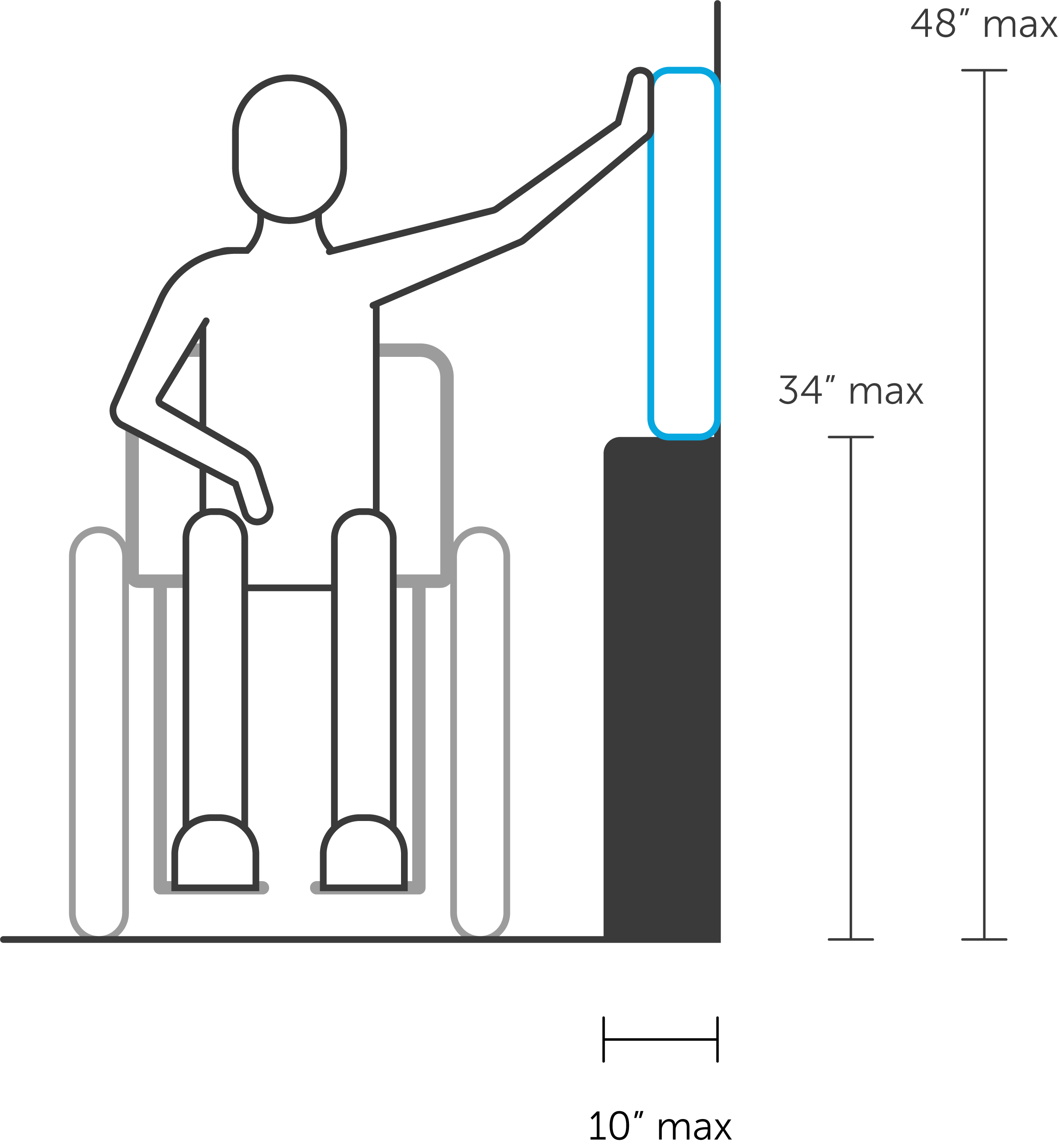

Si SmartBox está obstruido (Acceso lateral)
Si la SmartBox solo es accesible para un usuario de silla de ruedas extendiéndose hacia un costado (por ejemplo, en un pasillo angosto) y tiene una obstrucción en el frente con una profundidad de 10" (25 cm) o menos, se aplica la misma altura máxima de 48" (122 cm), pero la altura máxima de la obstrucción es 34" (86 cm). Si la obstrucción es más profunda que 10" (25 cm), el punto de contacto más alto es 46" (116 cm). La obstrucción no debe tener más de 24" (61 cm) de profundidad.
Espacio circundante

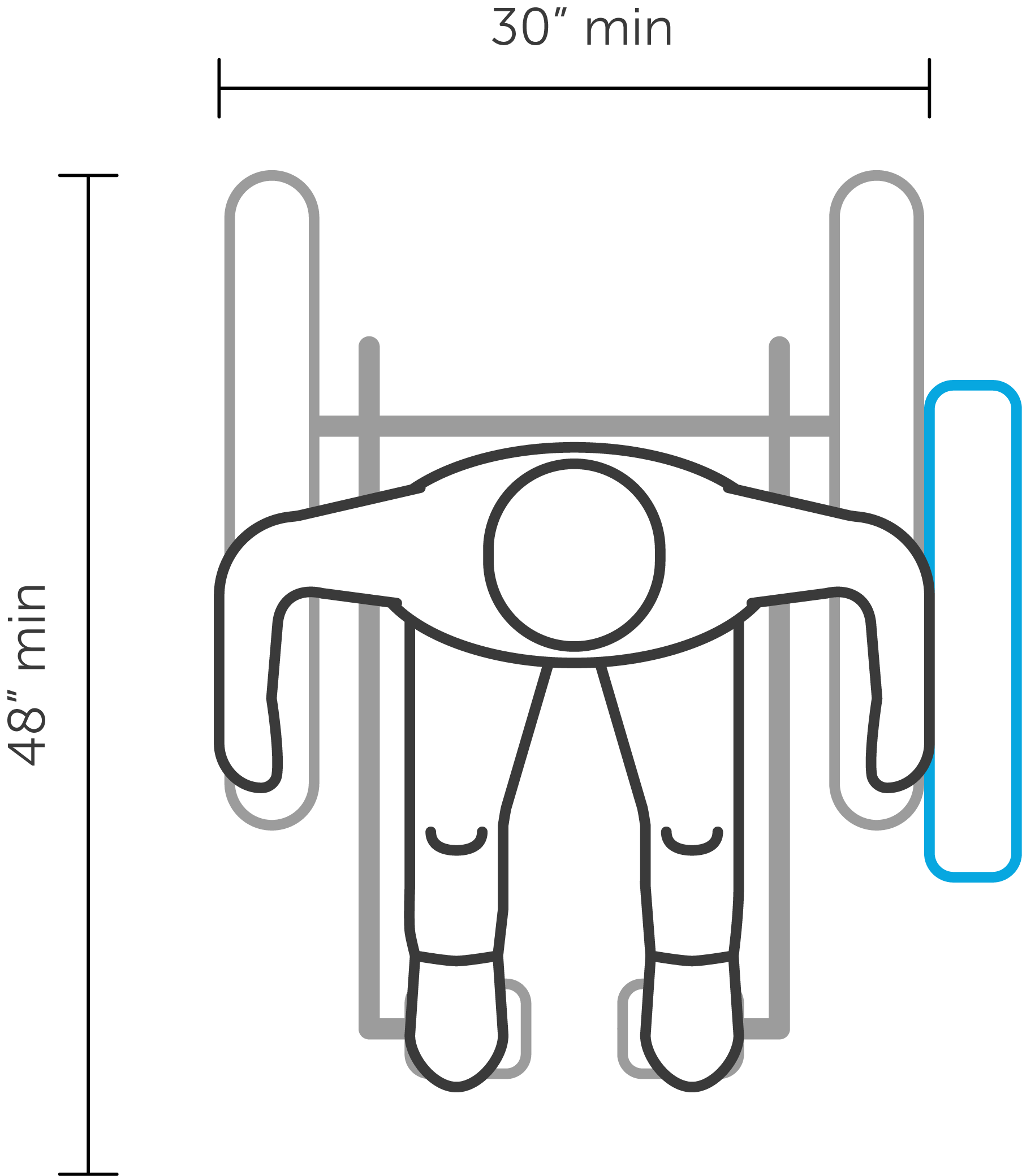

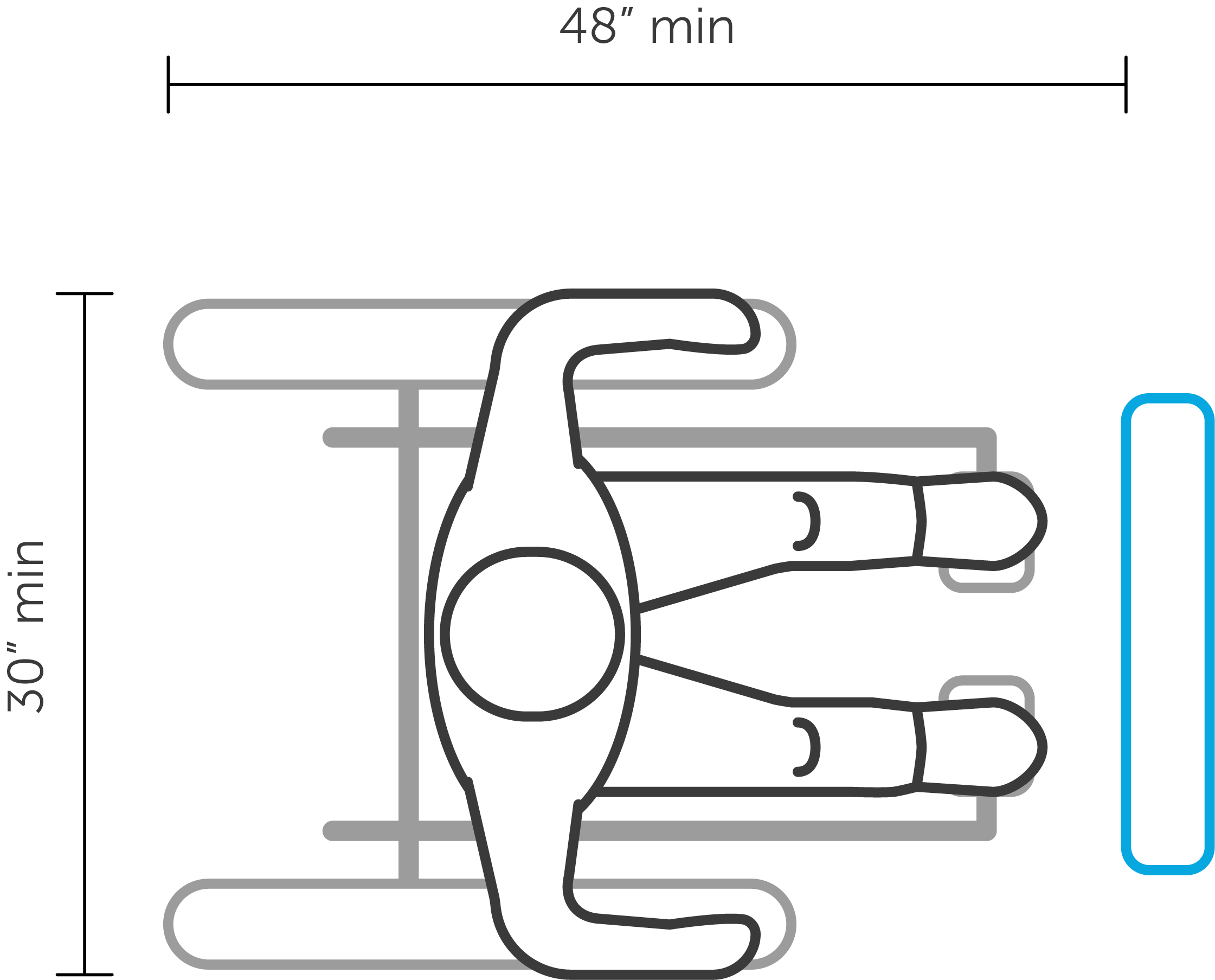

Para el acceso en silla de ruedas, se requiere una distancia mínima al suelo de 30" (76 cm) por 48" (122 cm) tanto para el acceso frontal como para el acceso lateral frente a la SmartBox.
