Installation de l'enceinte extérieure

Dans cet article:

Reportez-vous à l'installation de la SmartBox pour plus de détails

La vidéo et les instructions ici couvrent uniquement l'enceinte extérieure. Pour plus de détails sur l'installation de votre SmartBox, y compris la connectivité Internet, voir Installation de la SmartBox.



Manuels d'installation

Boîtier double MS5

Boîtier simple MS5

Boîtier MS4 / MS3



Videos d'installation



Instructions d'installation

Mesure

  1. Déterminez un emplacement pour votre installation extérieure de la SmartBox avec accès à l'alimentation et au signal Internet.
  2. Marquez le mur en haut de la SmartBox à 1" du côté gauche.
  3. Faites une autre marque à 3,75 pouces de la marque initiale.



Accrocher l'enceinte

  1. Percez une vis dans la marque de l'étape 3. Assurez-vous d'utiliser l'ancrage approprié pour votre type de mur.
  2. Accrochez le boîtier sur la vis en utilisant le trou supérieur gauche à l'arrière.
  3. Utilisez un niveau pour redresser le boîtier et marquez le haut du trou parallèle à la vis.
  4. Percez une vis dans la marque, puis accrochez le boîtier sur les deux vis.




Perçage dans la plaque arrière

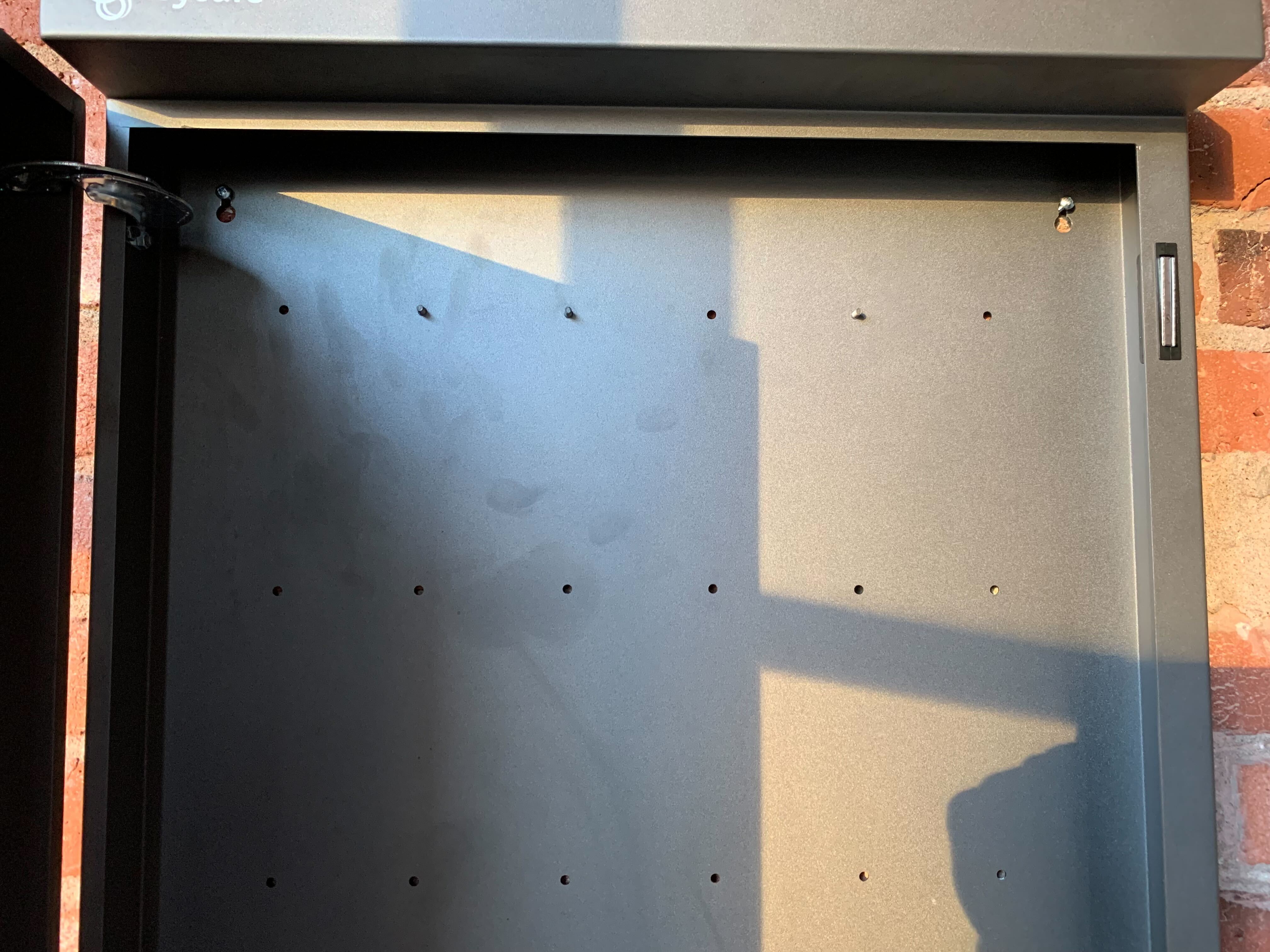

  1. Marquez les trous dans lesquels vous allez visser votre plaque arrière SmartBox. Nous vous recommandons d'utiliser au moins les trous extérieurs sur les côtés, en haut et en bas.
  2. Retirez le boîtier du mur et installez les ancrages appropriés dans chaque marque.

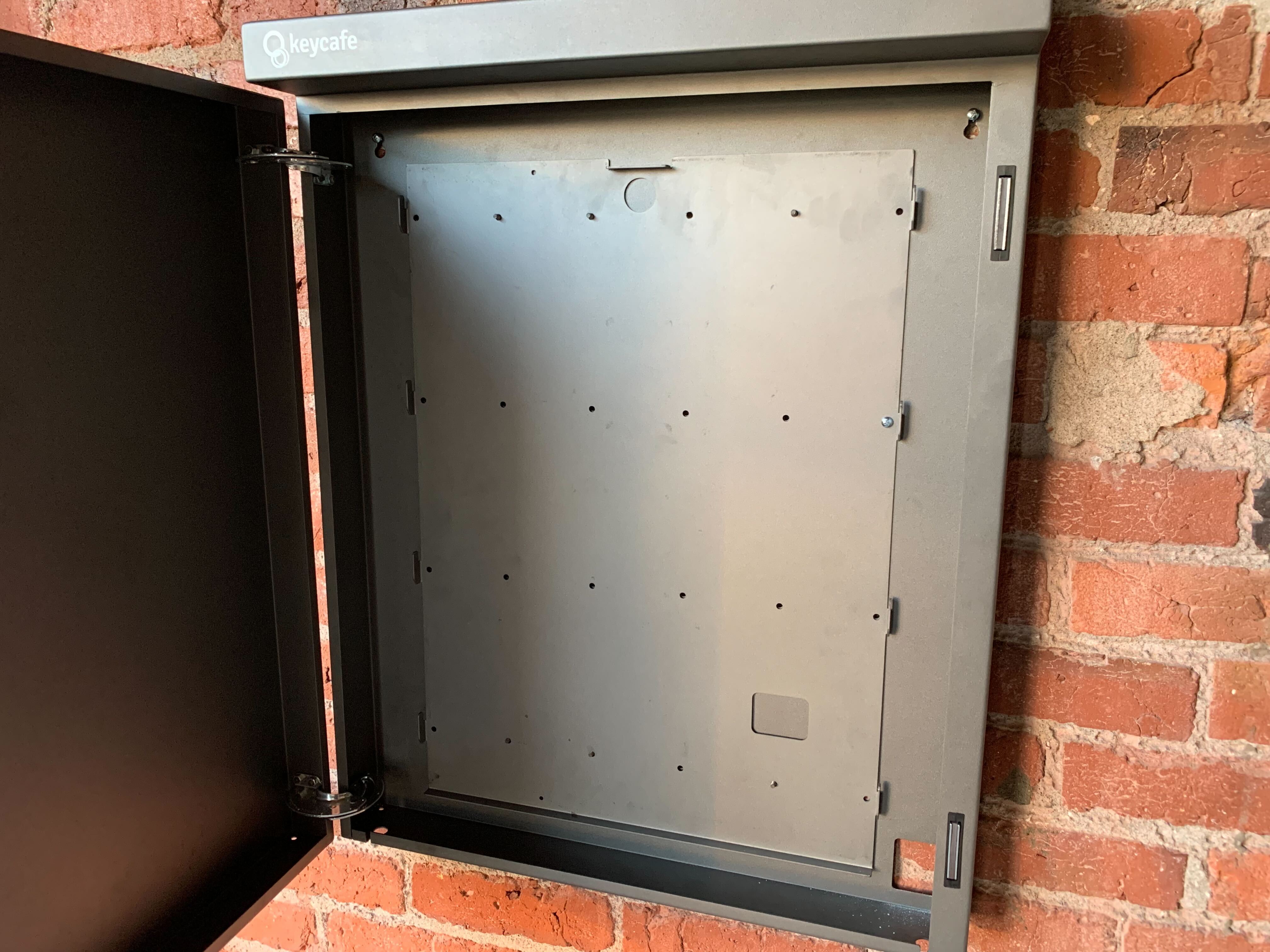

  3. Accrochez le boîtier au mur, puis accrochez votre plaque arrière SmartBox sur le boîtier à l'aide des goujons qui sortent du boîtier.
  4. Percez des vis dans chacun des ancrages que vous avez installés.




Accrocher la SmartBox

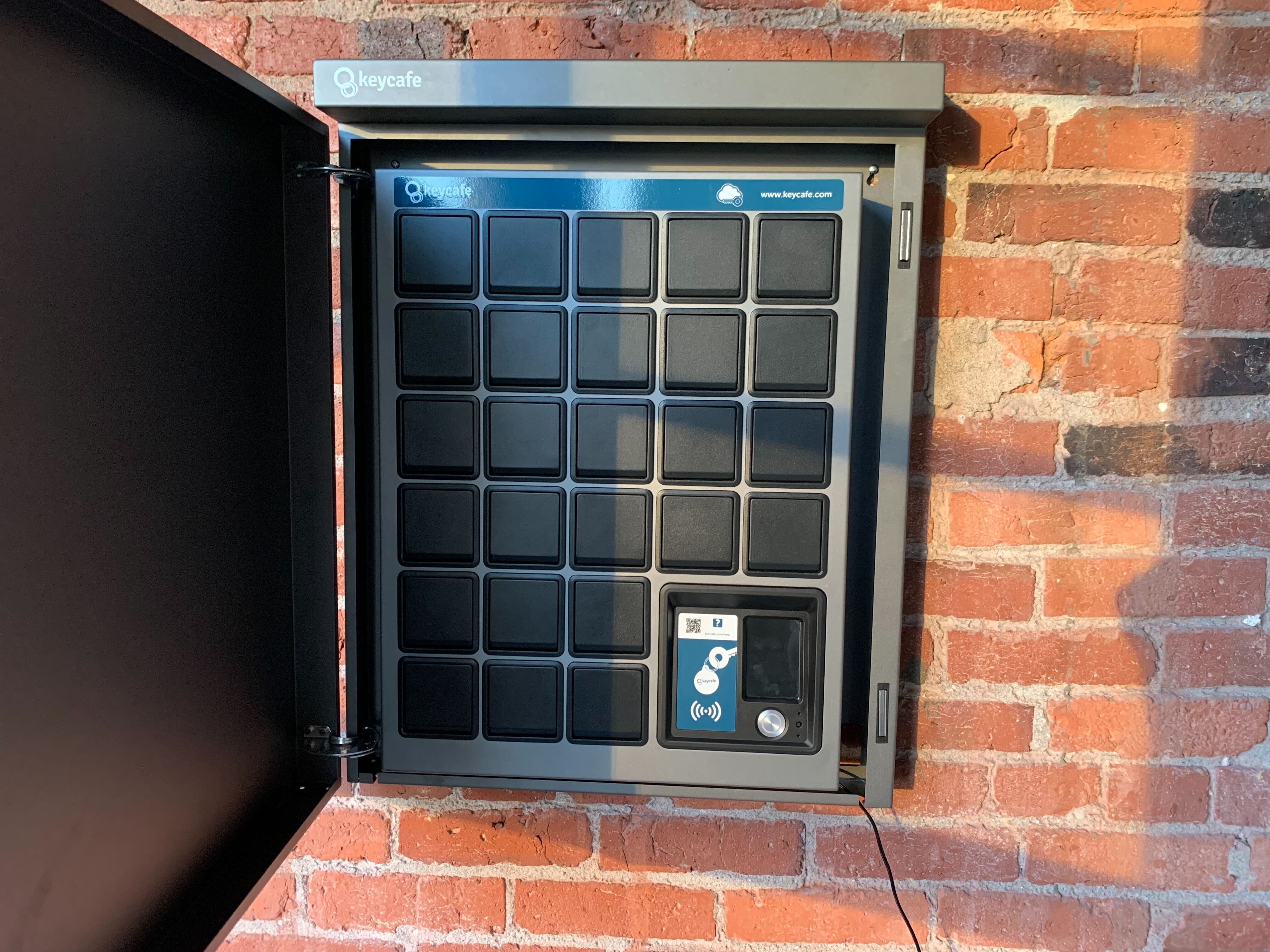

  1. Une fois que vous avez confirmé que votre SmartBox est connectée à Internet et que la serrure électronique fonctionne, accrochez votre SmartBox sur la plaque arrière.
