Installation d'autres modèles SmartBox

Cet article contient des instructions pour les modèles de SmartBox précédents.

Voir cet article pour les instructions d'installation actuelles de la SmartBox MS5.



Dans cet article:

Spécifications

Pour les spécifications SmartBox de la série MS5, voir Spécifications SmartBox.

Boîte intelligente MS4 Base

Boîte intelligente MS4M Base

SmartBox d'extension MS3E / MSE30



Manuels d'installation

SmartBox de base MS4 / MS4M

SmartBox de base MS3 / MS3M

SmartBox d'extension MS3E / MSE30

SmartBox de base MS200

SmartBox de base MS200X

Extension MS210X



Videos d'installation



Accessibilité

Avant l'installation, gardez à l'esprit l'accessibilité pour les utilisateurs de votre SmartBox. Ceci est particulièrement important pour les applications destinées aux clients. Pour garantir que tous les utilisateurs peuvent accéder aux clés, veuillez suivre les directives de l'American Disabilities Act (ADA) :

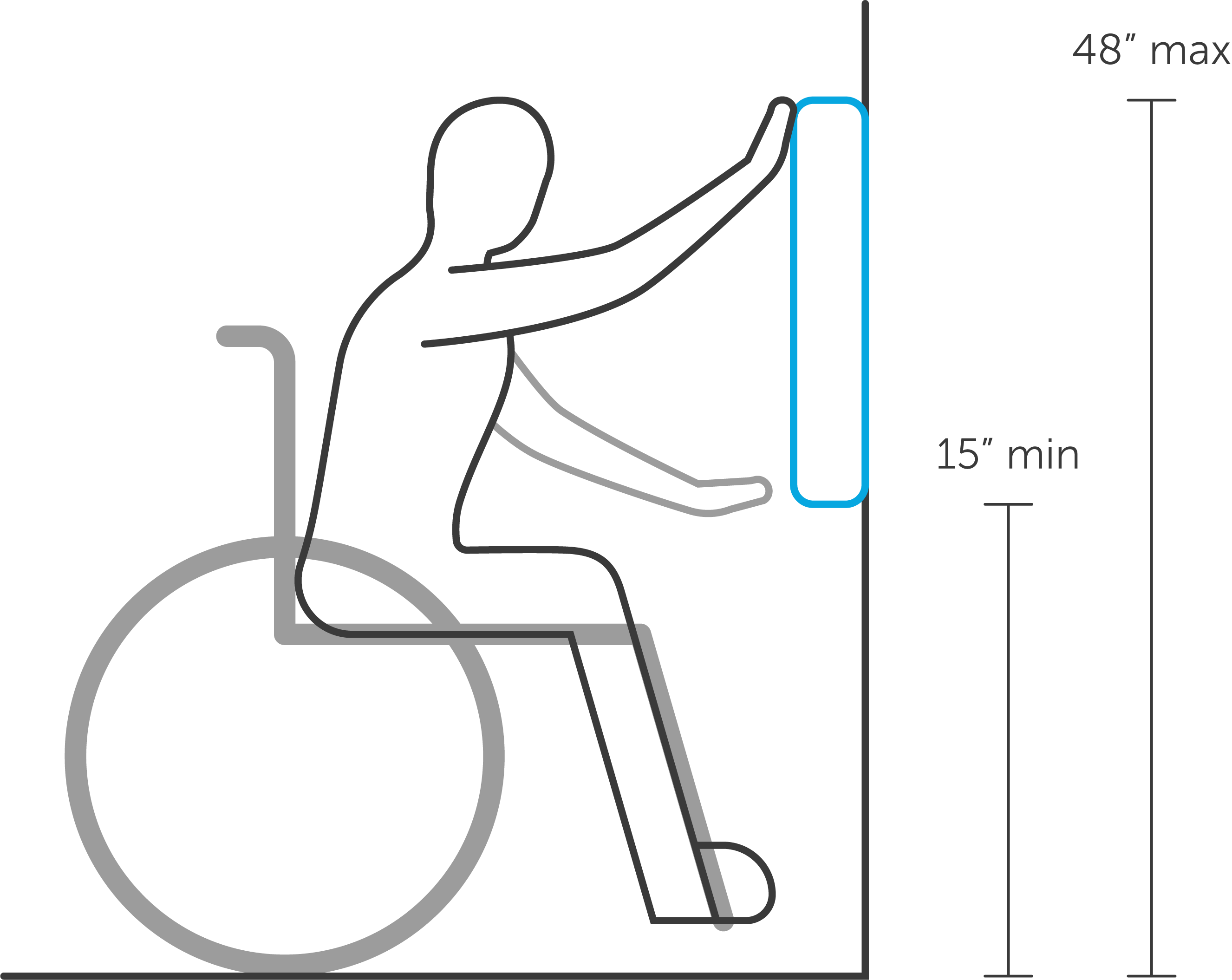

Si la SmartBox n'est pas obstruée

Si la SmartBox n'est pas obstruée par l'avant, le point de contact le plus haut ne doit pas dépasser 122 cm et le plus bas 38 cm.

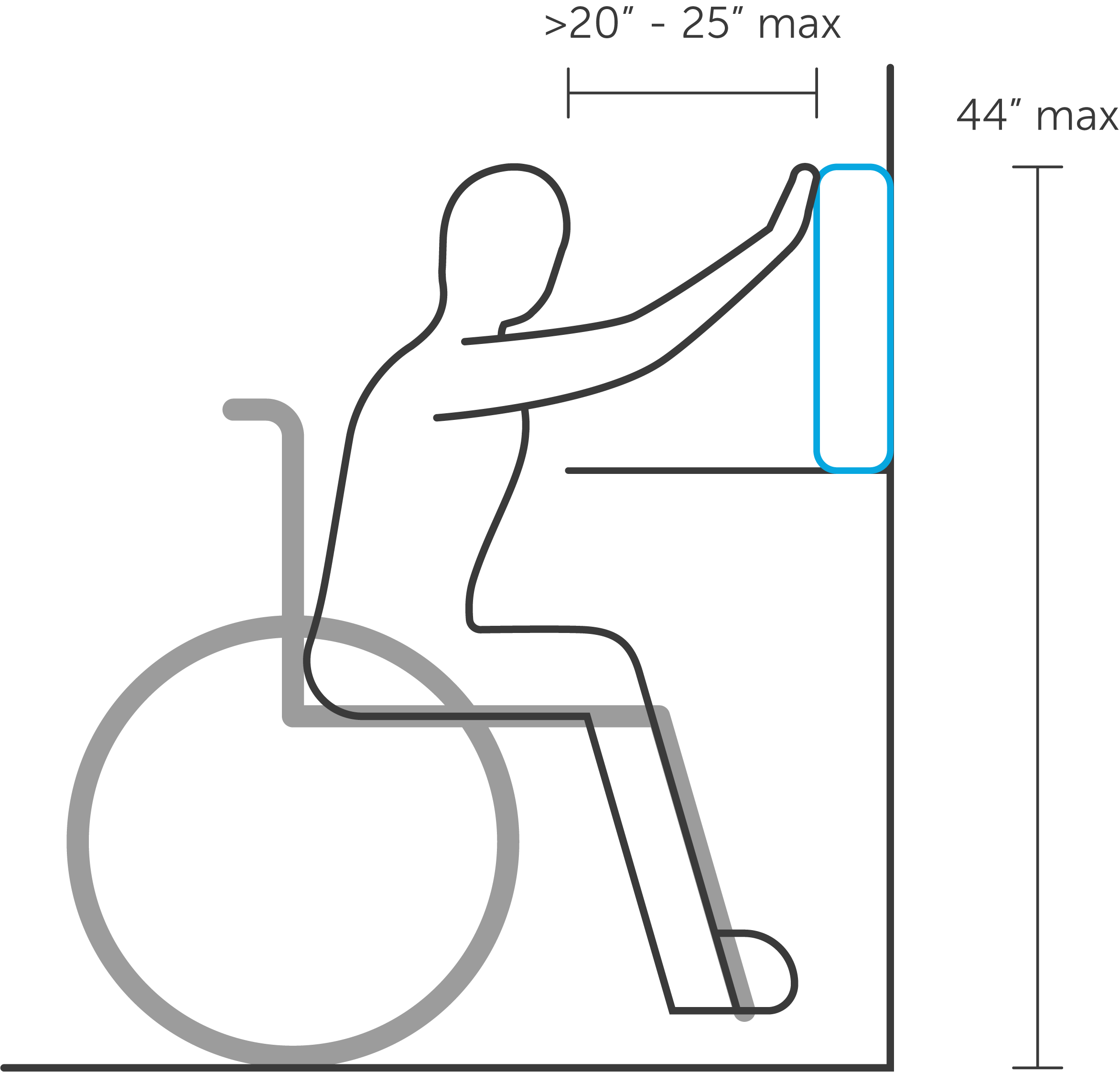

Si la SmartBox est obstruée (accès frontal)

Si la SmartBox a une obstruction à l'avant (comme un comptoir) d'une profondeur de 51 cm ou moins, la même hauteur maximale de 122 cm s'applique. Si l'obstruction est plus profonde que 51 cm, le point de contact le plus élevé est de 112 cm. L'obstruction ne doit pas être plus profonde que 63 cm.

ADA_Kiosk_Guideline_Diagrams_02.png                ADA_Kiosk_Guideline_Diagrams_03.png

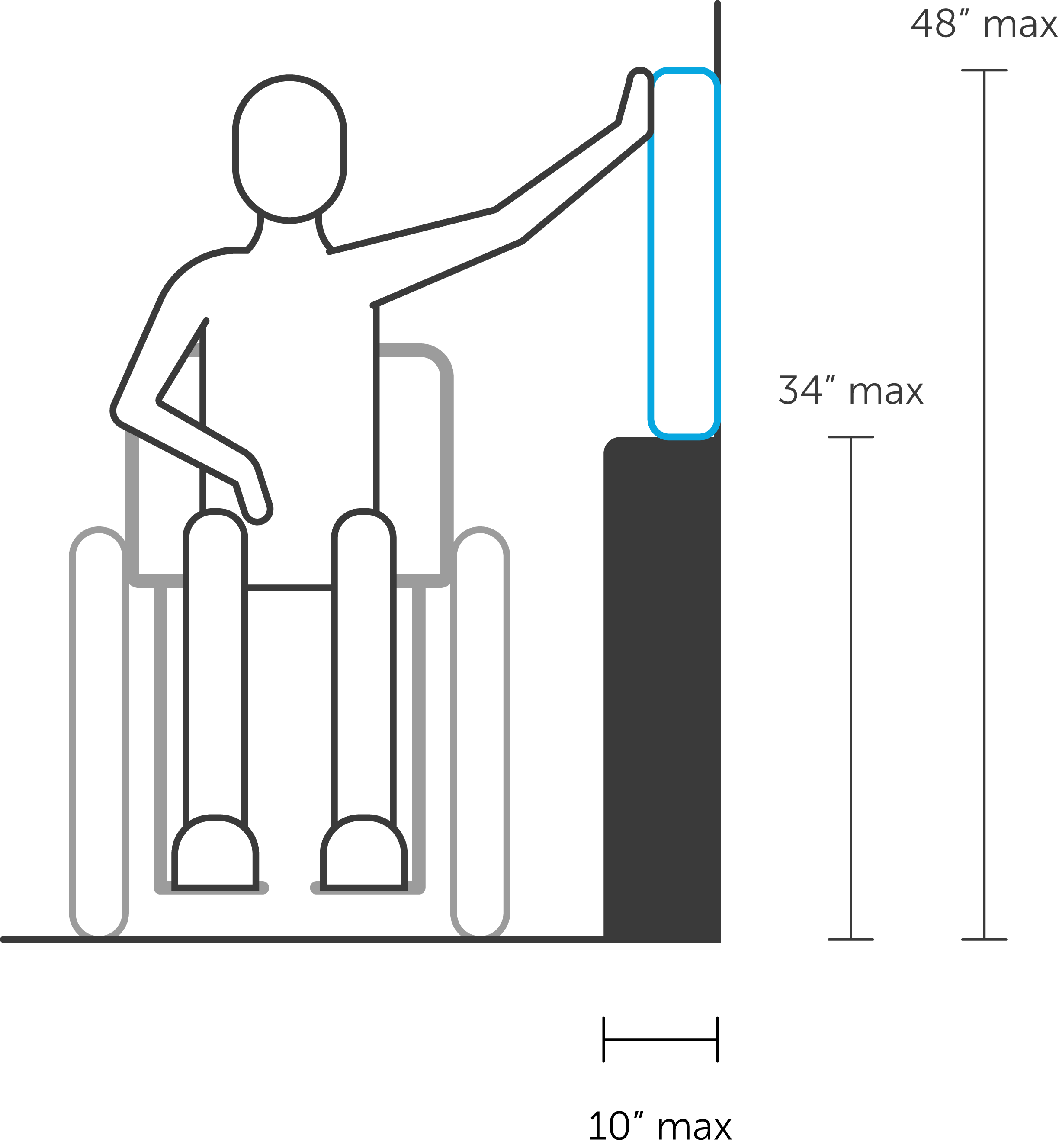

Si la SmartBox est obstruée (accès latéral)

Si la SmartBox n'est accessible qu'à un utilisateur de fauteuil roulant en tendant la main sur le côté (comme dans un couloir étroit) et qu'elle présente un obstacle devant d'une profondeur de 10" (25 cm) ou moins, la même hauteur maximale de 48" ( 122 cm) s'applique, mais la hauteur maximale de l'obstruction est de 34" (86 cm). Si l'obstruction est plus profonde que 25 cm, le point de contact le plus élevé est de 116 cm. L'obstruction ne doit pas être plus profonde que 61 cm.

ADA_Kiosk_Guideline_Diagrams_05.png                         ADA_Kiosk_Guideline_Diagrams_06.png

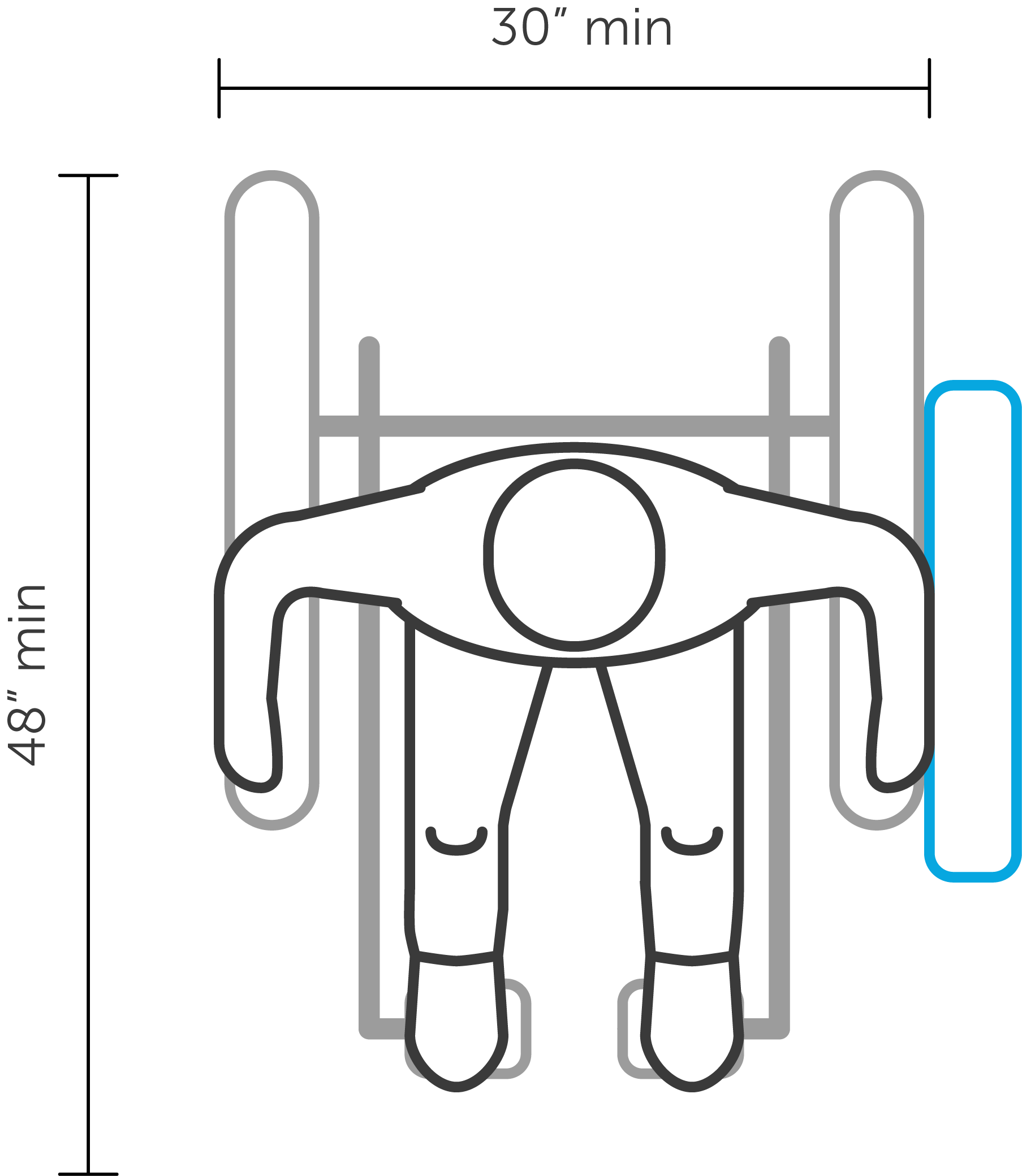

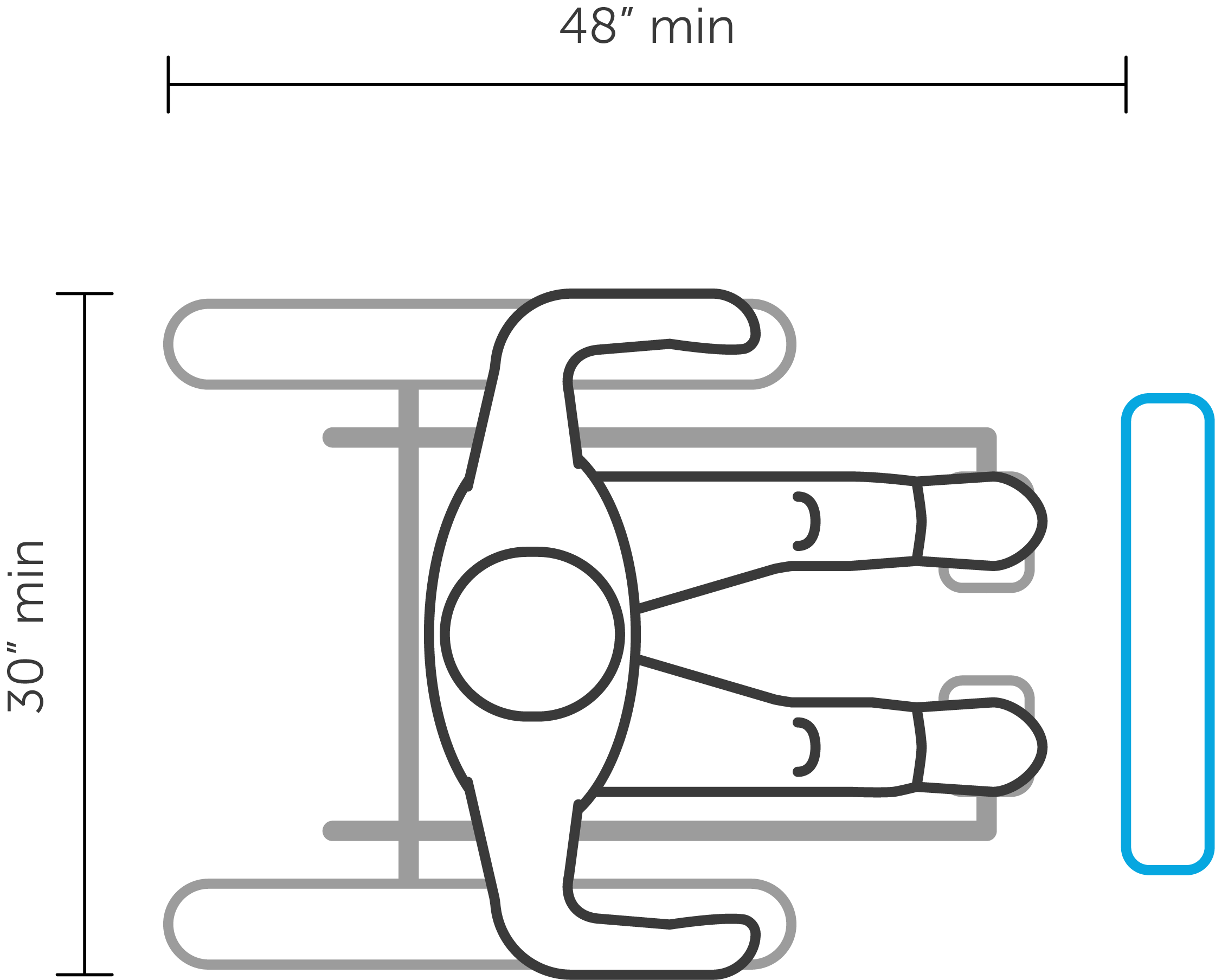

Espace au sol environnant

Pour l'accès en fauteuil roulant, ayez une garde au sol minimale de 76 cm sur 122 cm pour l'accès frontal et l'accès latéral devant la SmartBox.

ADA_Kiosk_Guideline_Diagrams_08.png                ADA_Kiosk_Guideline_Diagrams_07.png
